REAR BRAKE PADS

BRAKES

11

REPAIR

9. Using piston clamp LRT-70-500 press each

piston back into its bore. Ensure that displaced
brake fluid does not overflow from reservoir.

10. Coat faces of pistons with brake fluid, keeping it

away from lining material.

Refit

11. Insert brake pads, ensuring pad with wear

indicator is fitted to inboard side RH caliper.

12. Fit pad retaining pins and anti-rattle springs.

Secure with new split pins. Reconnect pad
sensor wear plug.

13. Apply service brake pedal several times to locate

pads.

14. Check fluid reservoir. Top up if necessary, using

correct grade of fluid.

See LUBRICANTS,

FLUIDS AND CAPACITIES, Information,
Recommended Lubricants and Fluids

REAR BRAKE PADS

Service repair no - 70.40.03

Service tool:
LRT-70-500 - Piston clamp

Remove

1. Remove rear road wheels.

See WHEELS AND

TYRES, Repair, Wheels

2. Disconnect battery negative lead.
3. Disconnect pad wear sensor plug (rear RH side

only).

4. Clean exterior of calipers.

5. Remove pad retaining pins and springs.
6. Remove brake pads.
7. Clean exposed parts of pistons, using new brake

fluid.

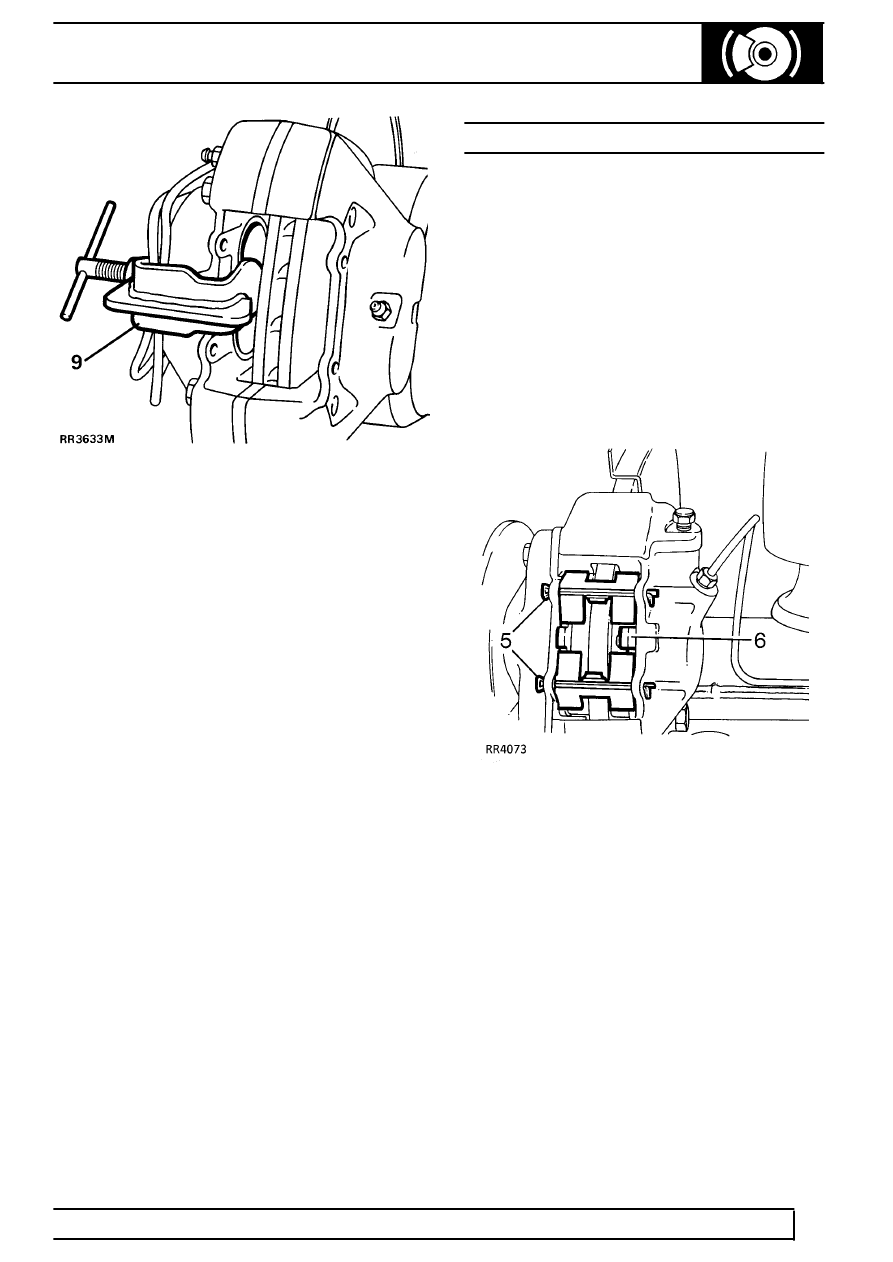

8. Using piston clamp LRT-70-500 press each

piston back into its bore. Ensure that displaced
brake fluid does not overflow from reservoir.

9. Coat faces of pistons with brake fluid, keeping it

away from lining material.
