FRONT BRAKE PADS

70

BRAKES

10

REPAIR

FRONT BRAKE PADS

Service repair no - 70.40.02

Service tool:
LRT-70-500 - Piston clamp

Remove

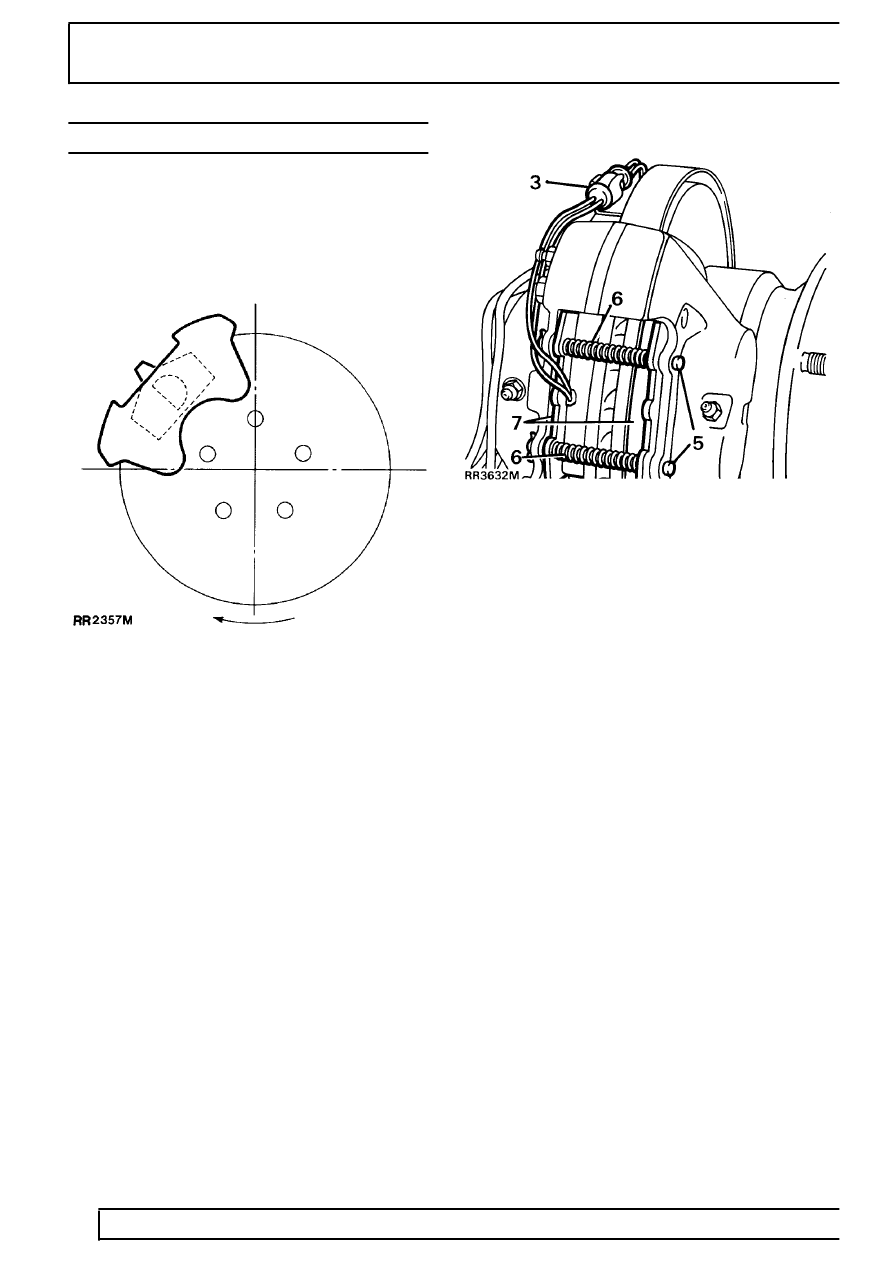

Brake pad identification

Direction of rotation

From side of vehicle, looking through disc and caliper
at inboard pad, ’D’ shaped material on rear of inboard
pad should face direction of forward rotation of road
wheel with curved part of ’D’ always at trailing end of
caliper.

Brake pad wear sensed on RH calipers.

1. Remove front road wheels.

See WHEELS AND

TYRES, Repair, Wheels

2. Disconnect battery negative lead.

3. Disconnect pad wear sensor plug (front right

hand side only).

4. Clean exterior of calipers.
5. Remove split pins from retaining pins.
6. Remove pad retaining pins and anti-rattle

springs.

7. Remove brake pads.
8. Clean exposed parts of pistons, using new brake

fluid.
