LEVELLING UNIT

64

REAR SUSPENSION

2

REPAIR

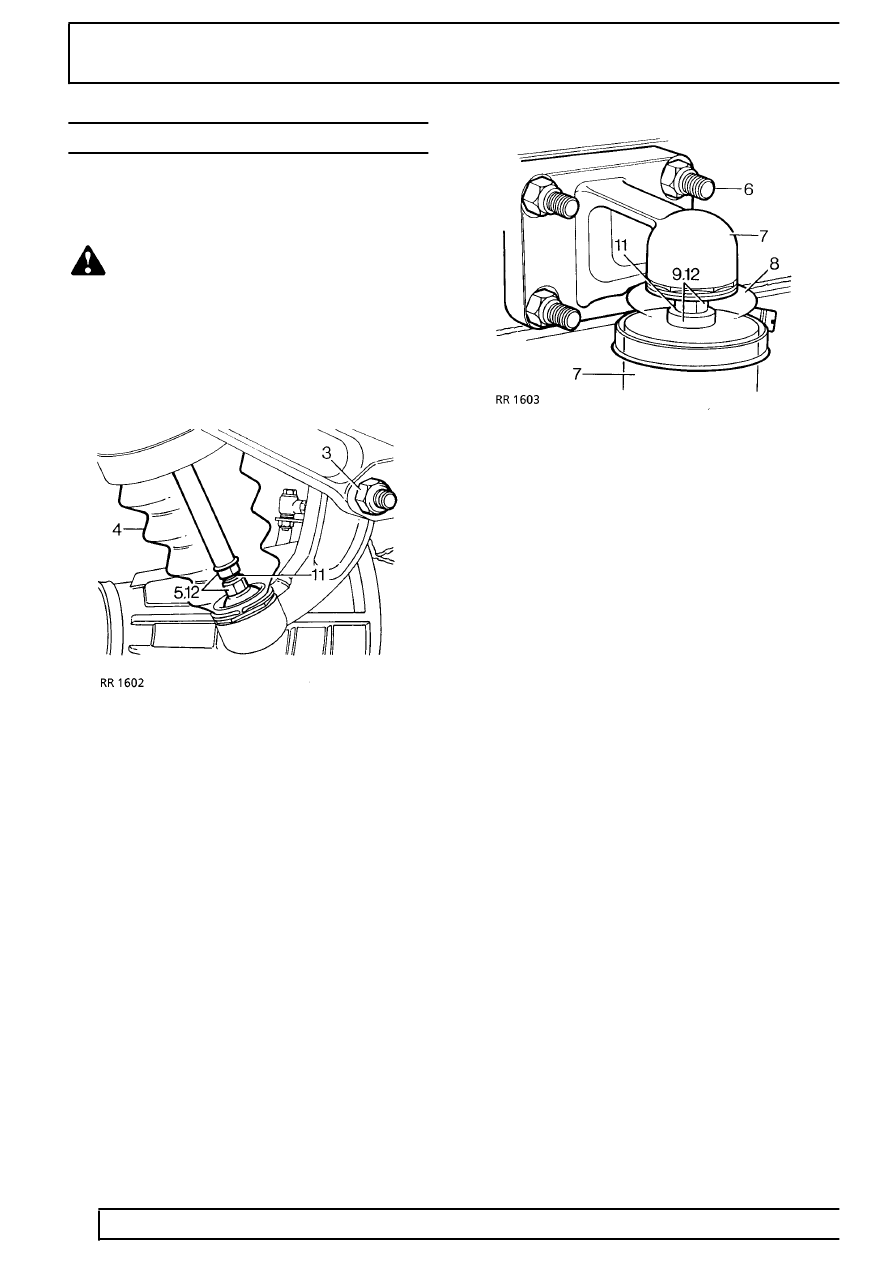

LEVELLING UNIT

Service repair no - 64.30.09

Remove

WARNING: The levelling unit contains
pressurised gas and must not be
dismantled or casing screws removed.

Repair is by replacement of complete unit only.

1. Support chassis rear on stands.
2. Support axle weight with jack.
3. Disconnect suspension upper links at pivot

bracket.

4. Lift up lower boot.
5. Unscrew lower ball joint at levelling unit push

rod.

6. Remove top bracket fixings at cross member.
7. Withdraw levelling unit and top bracket

complete.

8. Lift up upper boot.
9. Unscrew upper ball joint at levelling unit.

10. Withdraw upper and lower boots and retaining

spring.

Refit

11. Coat ball pin threads with ’Loctite’ grade CVX or

equivalent sealant.

12. Reverse removal procedure. 1 to 10. Fit all items

in position, then tighten to correct torque.

See

Specifications, torque, Torque Values
