Front output housing (page 2 of 3)

TRANSFER BOX

42

OVERHAUL

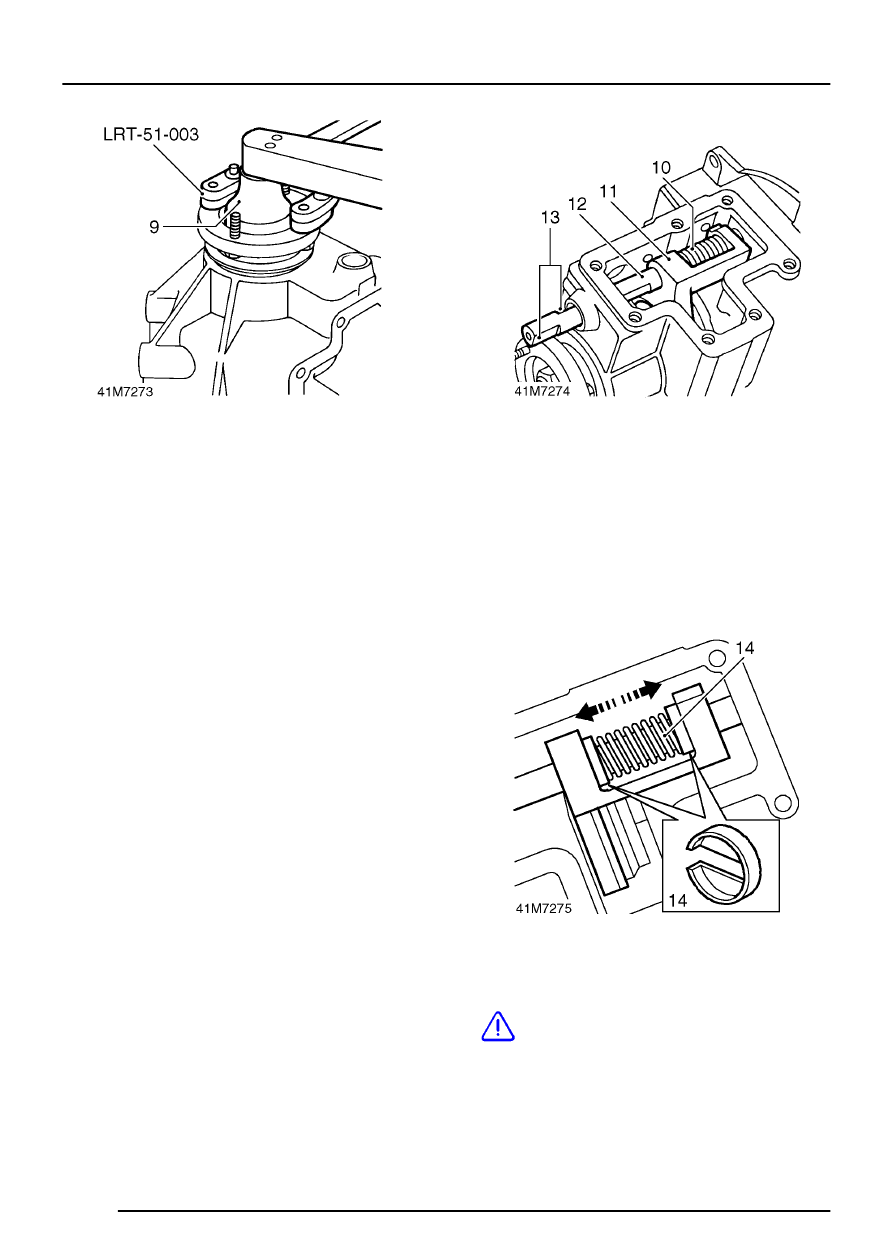

8. Position propeller shaft flange holding tool

LRT-51-003 to output flange.

9. Restrain flange, tighten nut to 162 Nm

(120 lbf.ft).

10. Compress differential lock selector spring and

fit to selector fork.

11. Locate fingers of selector fork in groove in dog

clutch.

12. Fit differential lock selector shaft ensuring end

of shaft is located in recess in rear of housing.

13. Rotate selector shaft until the two flats for the

retaining clips are at right angles to the cover
plate mating face.

14. Compress selector spring and fit retaining clips

at each end of spring.

CAUTION: Ensure ends of spring are fully
seated in recess in clips.
