High/low selector fork and shaft

TRANSFER BOX

OVERHAUL

23

High/low selector fork and shaft

NOTE: There is no need to remove
selector fork from shaft unless fork or
shaft is to be replaced. If fork is removed,

coat threads of set screw with Loctite 290 prior
to assembly.

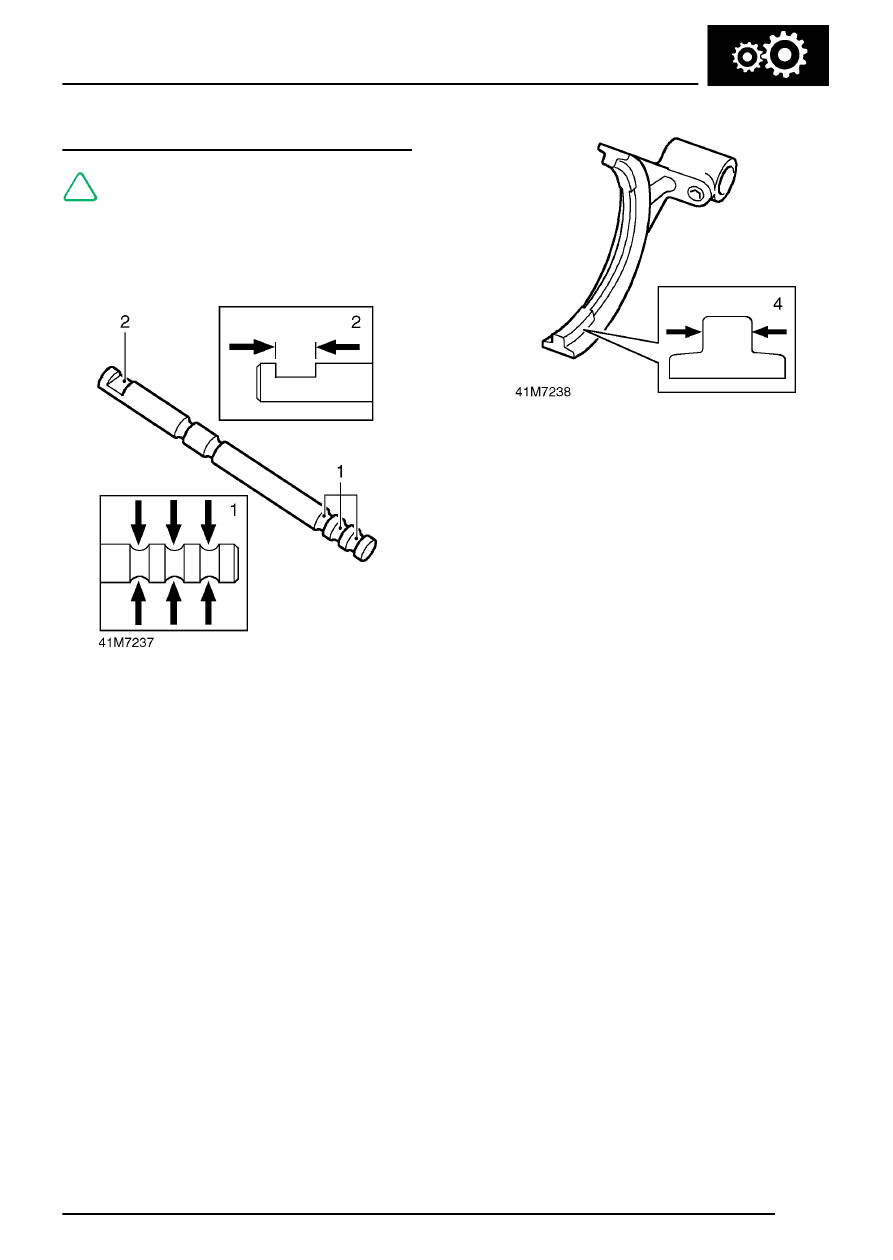

1. Check detent grooves in shaft for wear.
2. Check high/low selector finger groove width in

shaft:
Groove width = 16.0 to 16.1 mm (0.63 to 0.64
in)

3. Check high/low selector fork for cracks and

wear.

4. Check high/low selector fork finger width:

Finger width = 7.37 to 7.47 mm (0.290 to 0.294
in)
