Front output housing

TRANSFER BOX

OVERHAUL

35

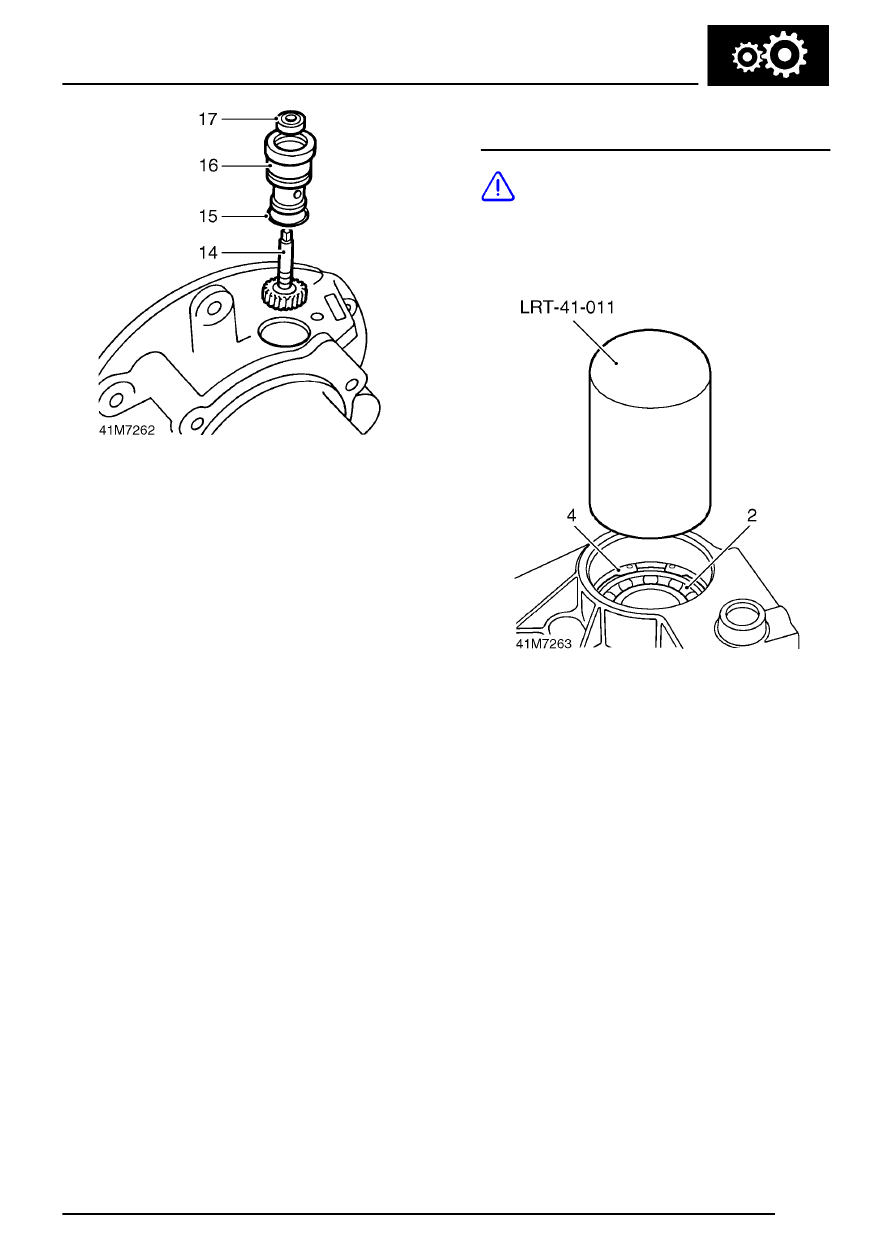

14. Fit speedometer driven gear into rear output

housing ensuring that gear teeth are engaged
with drive gear.

15. Lubricate a new ’O’ ring with recommended oil

and fit to driven gear housing.

16. Fit driven gear housing.
17. Lubricate a new oil seal with recommended oil,

fit seal with lip towards driven gear housing.

Front output housing

CAUTION: Do not carry out assembly
operations until differential bearing
pre-load has been determined

- See

differential bearing pre-load.

1. Heat front output housing to 100

°

C (210

°

F).

2. Fit new output shaft bearing using tool

LRT-41-011.

3. Allow housing to air cool.
4. Fit new bearing retaining circlip ensuring it is

fully seated in groove.
