Differential lock selector

TRANSFER BOX

OVERHAUL

37

High/low cross shaft housing

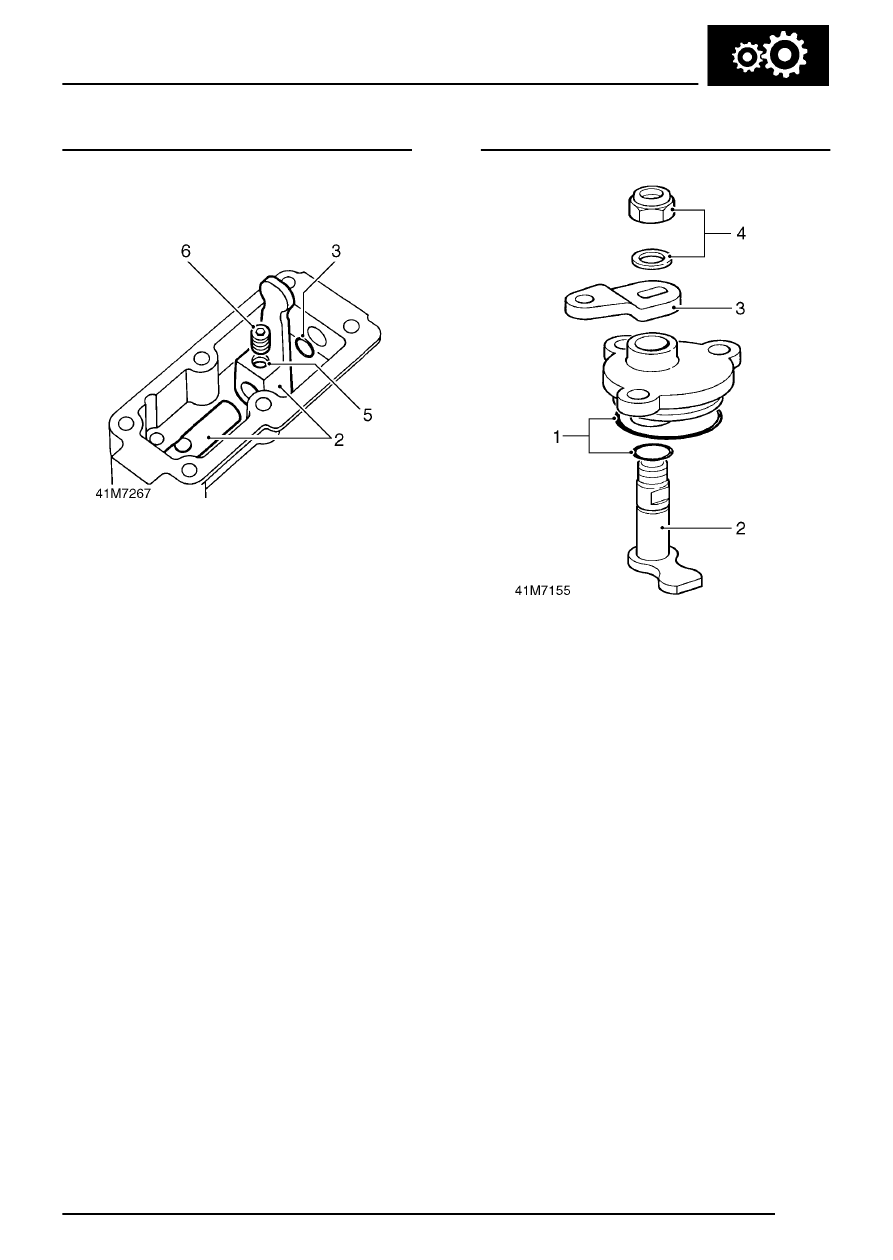

1. Lubricate cross shaft and new ’O’ ring with

recommended oil.

2. Insert cross shaft into housing, position

high/low selector finger on shaft.

3. Fit ’O’ ring to shaft, locate end of shaft in

hollow plug.

4. Slide ’O’ ring to end of shaft.
5. Align hole in high/low selector finger with

recess in cross shaft.

6. Apply Loctite 290 to threads of setscrew, fit

and tighten screw.

Differential lock selector

1. Lubricate new ’O’ rings with recommended oil,

fit to selector finger shaft and housing.

2. Insert selector finger shaft into housing.
3. Fit selector lever ensuring that relative

positions of lever and finger are as shown.

4. Fit washer and new self-locking nut, tighten nut

to 15 Nm (11 lbf.ft).
