TRACK ROD AND LINKAGE

STEERING

13

REPAIR

TRACK ROD AND LINKAGE

Service repair no - 57.55.09

Remove

1. Park vehicle on level ground and chock rear

wheels.

2. Raise vehicle and locate axle stands or use a

ramp.

3. Centralise steering

See Adjustment,

Centralise steering box .

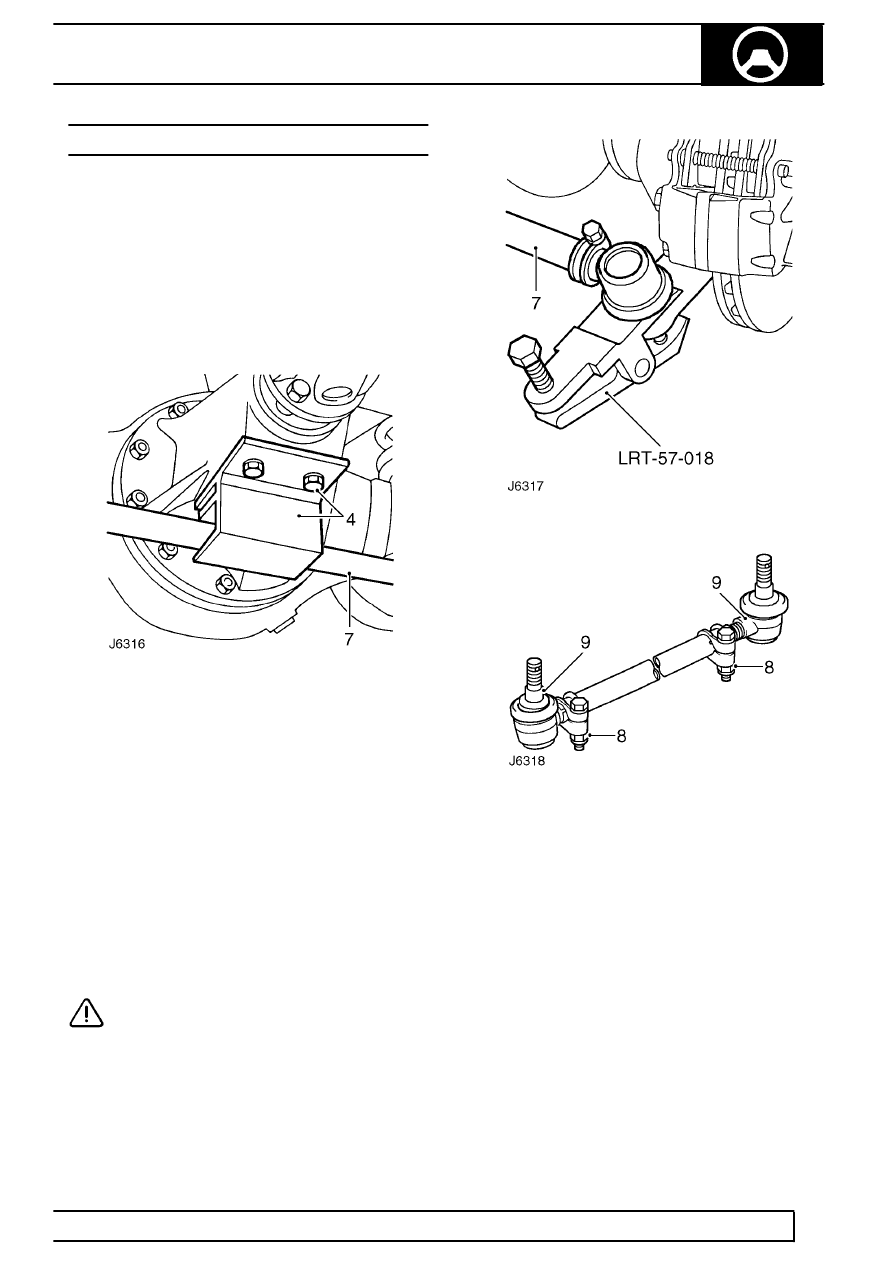

4. Unscrew 2 bolts and remove track rod protection

bracket from axle differential housing.

5. Remove split pin and castellated nut securing

track rod to swivel housing arms.

6. Disconnect track rod ball joints using

LRT-57-018.

7. Remove track rod.
8. Slacken clamp bolts.
9. Unscrew ball joints.

Refit

10. Fit new ball joints to track rod and loosely tighten

clamp bolts.

11. Screw in ball joints to full extent of threads and

fully tighten clamp bolts.

CAUTION: A track rod that is damaged or
bent must be renewed. DO NOT attempt to
repair or straighten it.

12. Fit track rod to swivel housing arms and tighten

ball joint nuts to

40 Nm (30 lbf/ft). Fit new split

pin.

13. Fit track rod protection bracket to axle differential

housing.

14. Check wheel alignment

See Adjustment,

Front wheel alignment .

15. Remove axle stands or vehicle from ramp.
