DROP ARM

57

STEERING

10

REPAIR

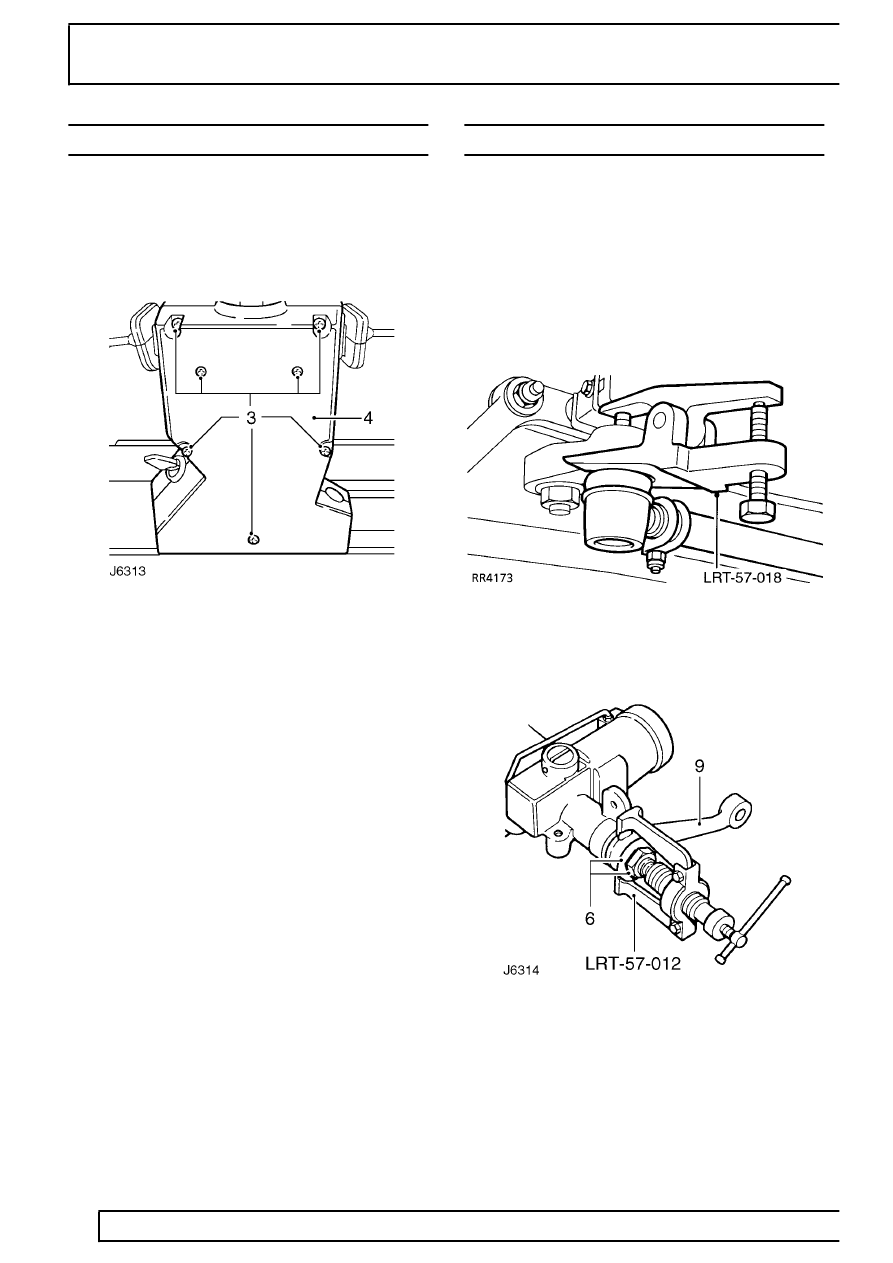

STEERING COLUMN NACELLE

Service repair no - 57.40.29

Remove

1. Disconnect battery.
2. Remove steering wheel

See Steering wheel .

3. Remove 5 screws and 2 self tapping screws and

lift top half of nacelle from steeering column
switch assembly.

4. Ease bottom half of nacelle from switch

gaiters/grommets. Remove lower nacelle.

Refit

5. Locate top half of nacelle in position and fit to

switch assembly gaiters/grommets.

6. Locate lower half of nacelle and loosely fit

retaining screws.

7. Ensure switch gaiters/grommets are correctly

located and nacelle is aligned with switch
assembly brackets.

8. Fully tighten screws.
9. Fit steering wheel

See Steering wheel .

10. Reconnect battery.

DROP ARM

Service repair no - 57.50.14

Remove

1. Park vehicle on level surface and chock rear

wheels.

2. Raise vehicle and locate axle stands or use a

ramp.

3. Disconnect steering damper from drag link

See

Steering damper .

4. Disconnect drag link ball joint from drop arm

using extractor LRT-57-018.

5. Mark drop arm and steering box for reassembly.

6. Bend back tabs on locking washer, slacken

retaining nut, but do not remove.

7. Fit extractor LRT-57-012 and release drop arm

from steering box spline.
