STUB AXLE COMPONENTS

51

REAR AXLE AND FINAL DRIVE

12

OVERHAUL

REAR STUB AXLE - 90

Service repair no - 64.15.22.

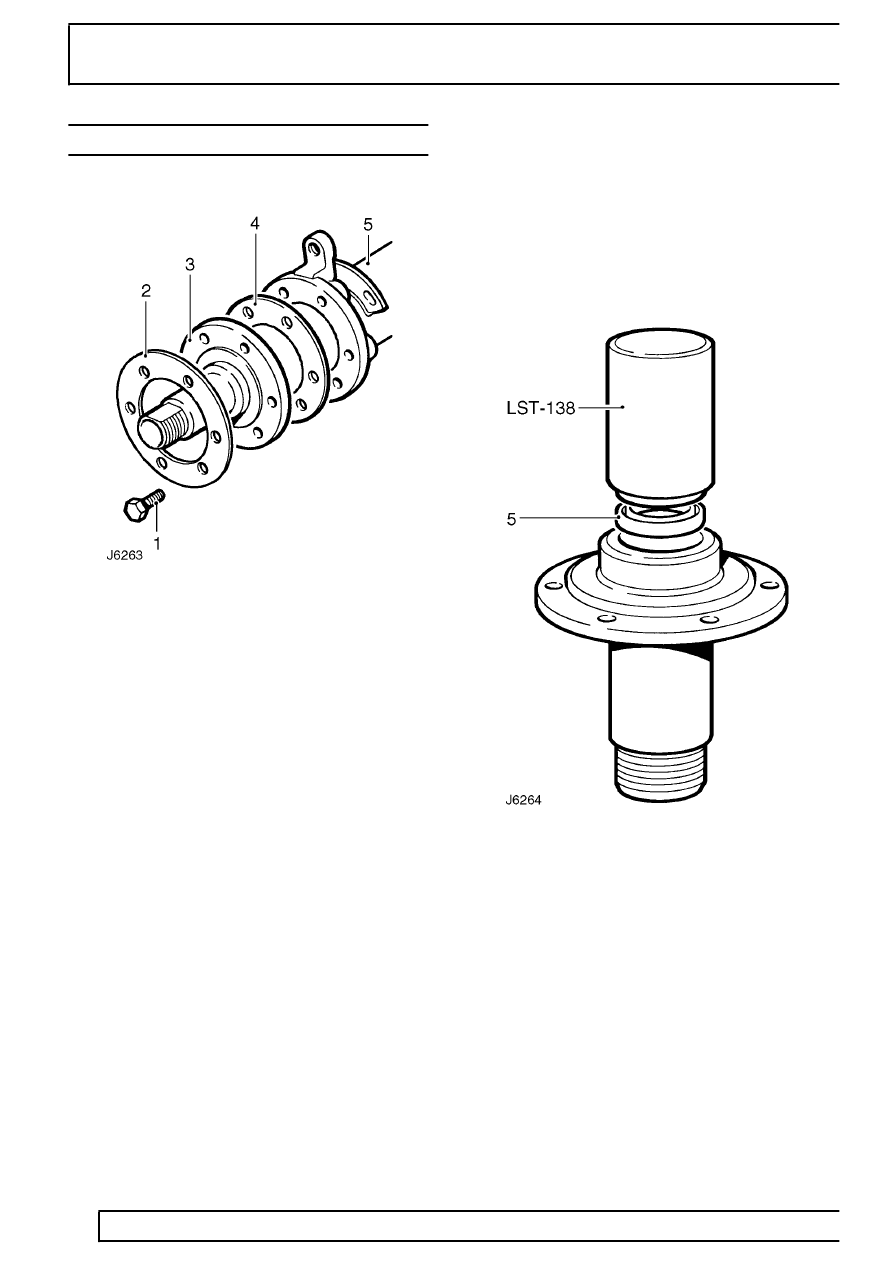

STUB AXLE COMPONENTS

1. Stub axle to axle casing bolt.
2. Mudshield.
3. Stub axle.
4. Stub axle joint washer.
5. Axle case.

Overhaul

1. Remove hub assembly

See Repair, Rear hub

assembly .

2. Remove 6 bolts from stub axle to axle casing.
3. Remove mudshield.
4. Remove stub axle and joint washer.

Renew rear stub axle oil seal

5. Remove and discard oil seal. Lubricate seal and

lip with EP90 oil. Using special tool LRT-51-004
(LST 138) fit new oil seal lip side trailing so that
seal is flush with rear face of stub axle.

Refit

6. Fit new joint washer, stub axle and mudshield

bolts. Tighten bolts to

65 Nm (48 lbf/ft).

7. Refit hub assembly

See Repair, Rear Hub

Assembly .
