REAR HUB COMPONENTS - 90

51

REAR AXLE AND FINAL DRIVE

10

OVERHAUL

REAR HUB ASSEMBLY - 90

Service repair no - 64.15.13.

1. Remove rear hub

See Repair, Rear hub

assembly .

2. Remove outer bearing.
3. Mark, for reassembly, position of hub to brake

disc.

4. Remove 5 bolts and separate hub from brake

disc.

WARNING: A maximum of two road wheel
retaining studs can be renewed. Should
more studs be unserviceable fit new hub

with studs.

5. Remove grease seal and inner bearing from

hub.

6. Remove inner and outer bearing tracks.

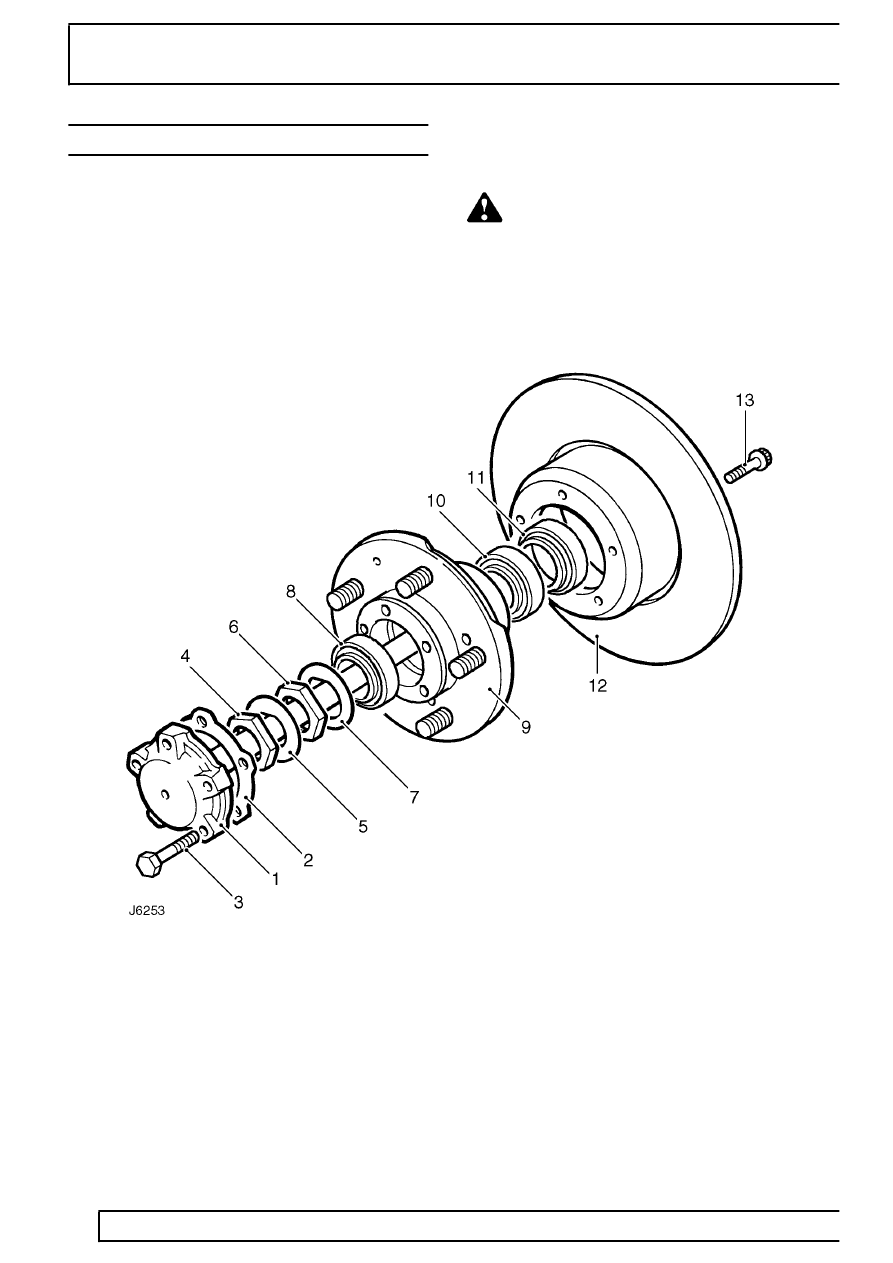

REAR HUB COMPONENTS - 90

1. Axle shaft.
2. Axle shaft joint washer.
3. Axle shaft retaining bolt.
4. Lock nut.
5. Lock washer.
6. Hub adjusting nut.
7. Spacing washer.

8. Outer bearing.
9. Hub.

10. Inner bearing.
11. Grease seal.
12. Brake disc.
13. Disc retaining bolt.
