REAR HUB ASSEMBLY - 110/130

REAR AXLE AND FINAL DRIVE

5

REPAIR

REAR HUB ASSEMBLY - 110/130

Service repair no - 64.15.01

Remove

1. Loosen rear wheel nuts, jack up vehicle and

lower onto axle stands. Remove road wheel.

2. Release brake pipe clips, remove brake caliper

and brake disc shield bolts. Secure to one side.

WARNING: Take care not to kink brake
hose.

3. Lever off dust cap.
4. Remove circlip from driveshaft.
5. Remove 5 bolts and withdraw driving member

and joint washer.

6. Bend back lock washer tabs.
7. Remove locknut and lock washer.
8. Remove hub adjusting nut.
9. Remove spacing washer.

10. Remove hub and brake disc assembly complete

with bearings.

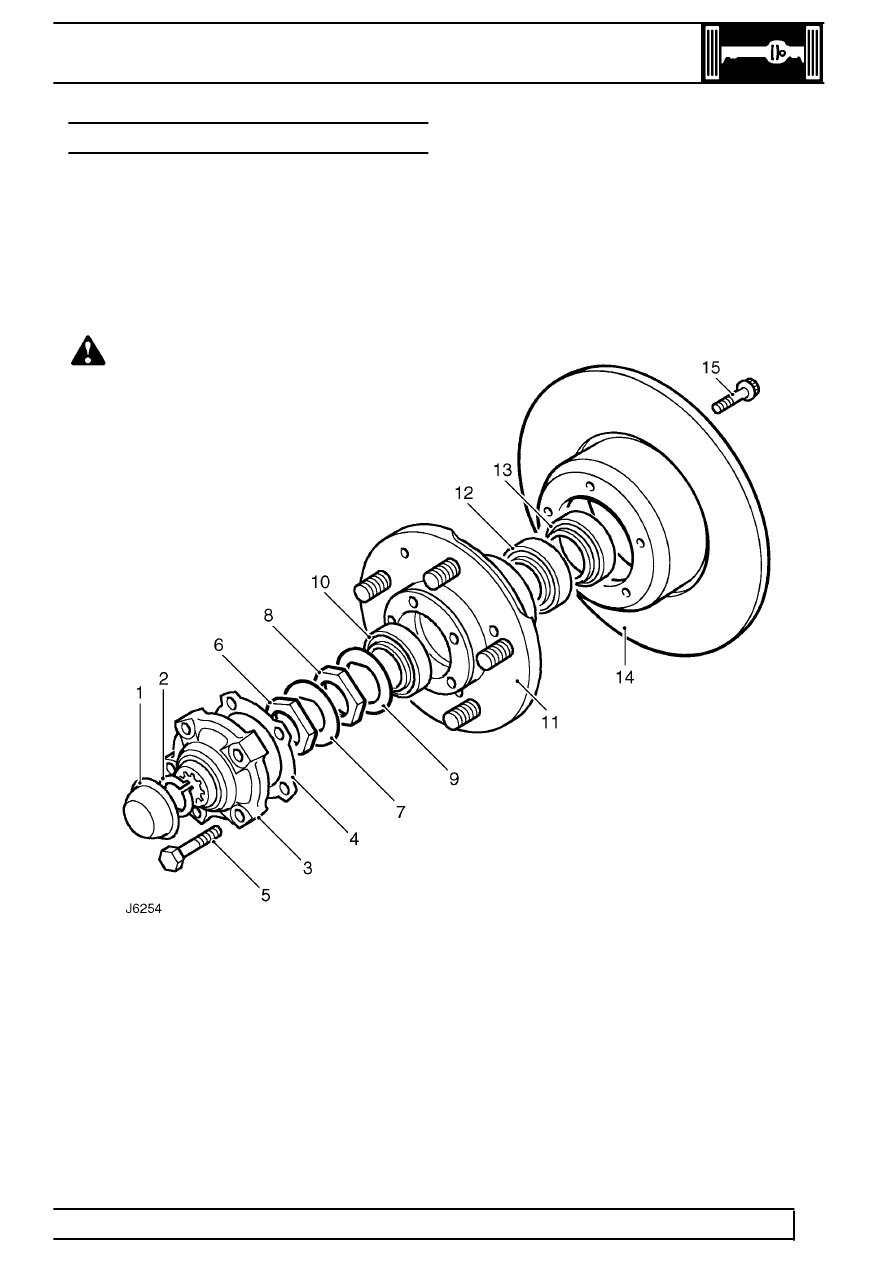

Hub components

1. Dust cap.
2. Drive shaft circlip.
3. Drive member.
4. Drive member joint washer.
5. Drive member retaining bolt.
6. Lock nut.
7. Lock washer.
8. Hub adjusting nut.

9. Spacing washer.

10. Outer bearing.
11. Hub.
12. Inner bearing.
13. Grease seal.
14. Brake disc
15. Disc retaining bolt.
