REAR AXLE

REAR AXLE AND FINAL DRIVE

1

REPAIR

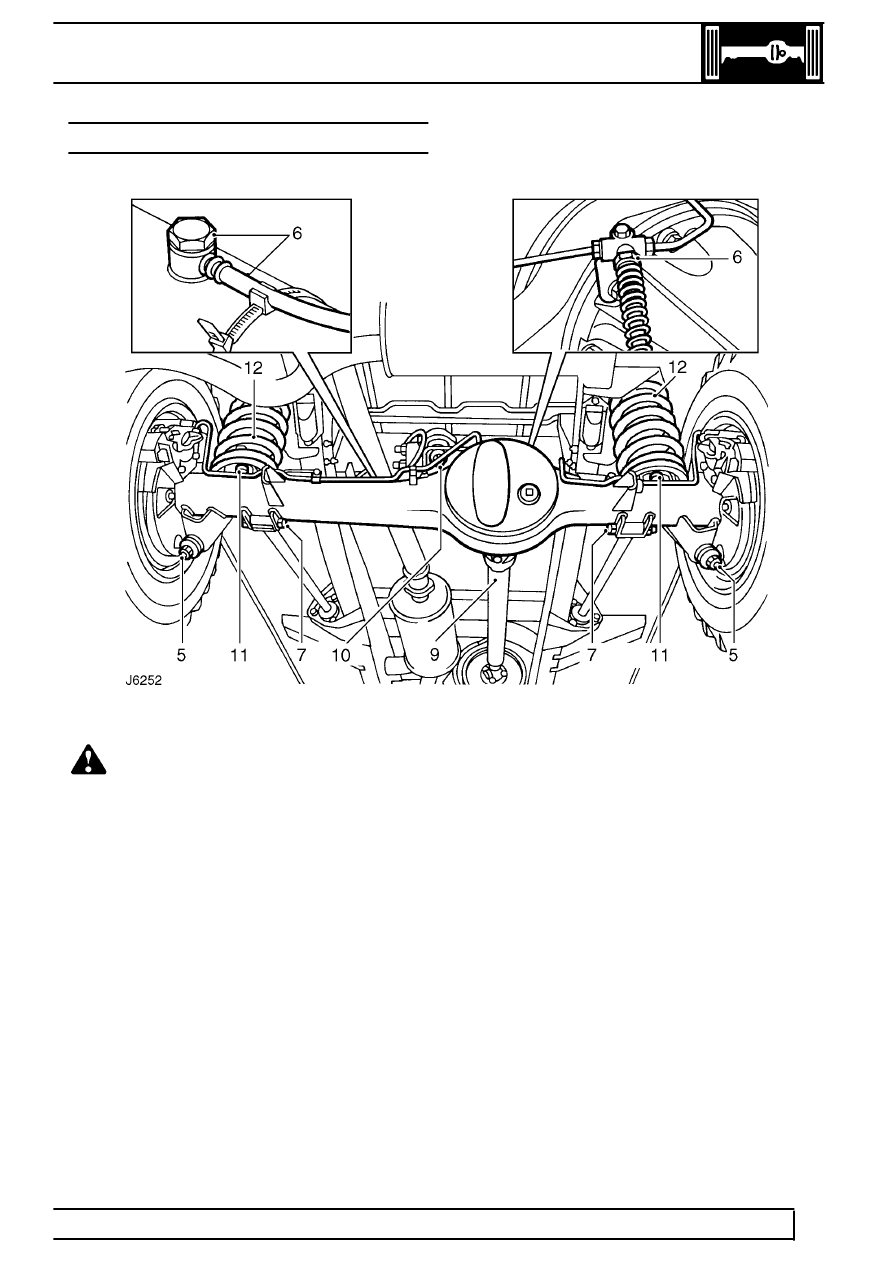

REAR AXLE

Service repair no - 51.25.01

Remove

WARNING: Remove and refit of axle
requires a further two persons to steady
the axle when lowering or repositioning

axle.

1. Drain brake system.
2. Support chassis rear.
3. Remove road wheels.
4. Support axle weight with hydraulic jack.
5. Disconnect shock absorbers.
6. Disconnect flexible brake hose at RH chassis

side member and breather hose at banjo
connection on axle casing.

7. Disconnect lower links at axle.

8. Mark differential and propeller shaft flanges with

identification marks for assembly.

9. Remove 4 nuts and bolts, lower propeller shaft

and tie to one side.

10. Disconnect pivot bracket ball joint at axle

bracket.

11. Release bolts and remove coil spring retaining

plates.

12. Lower axle and remove road springs.
13. If applicable, remove anti-roll bar links at axle

See REAR SUSPENSION, Repair, anti-roll
bar .

14. Remove axle assembly.
