PROPELLER SHAFT (page 2 of 2)

47

PROPELLER SHAFTS

2

REPAIR

Assembly

11. Remove bearing cups from new spider.
12. Check all needle rollers are present and

positioned in bearing cups.

13. Ensure bearing cups are one-third full of

lubricant

See LUBRICANTS, FLUIDS AND

CAPACITIES, Information, Recommended
lubricants and fluids .

14. Enter new spider with seals into yokes of sliding

member flange.

15. Partially insert one bearing cup into flange yoke

and enter spider trunnion into bearing cup.

16. Insert opposite bearing cup into flange yoke.
17. Press both cups into place.

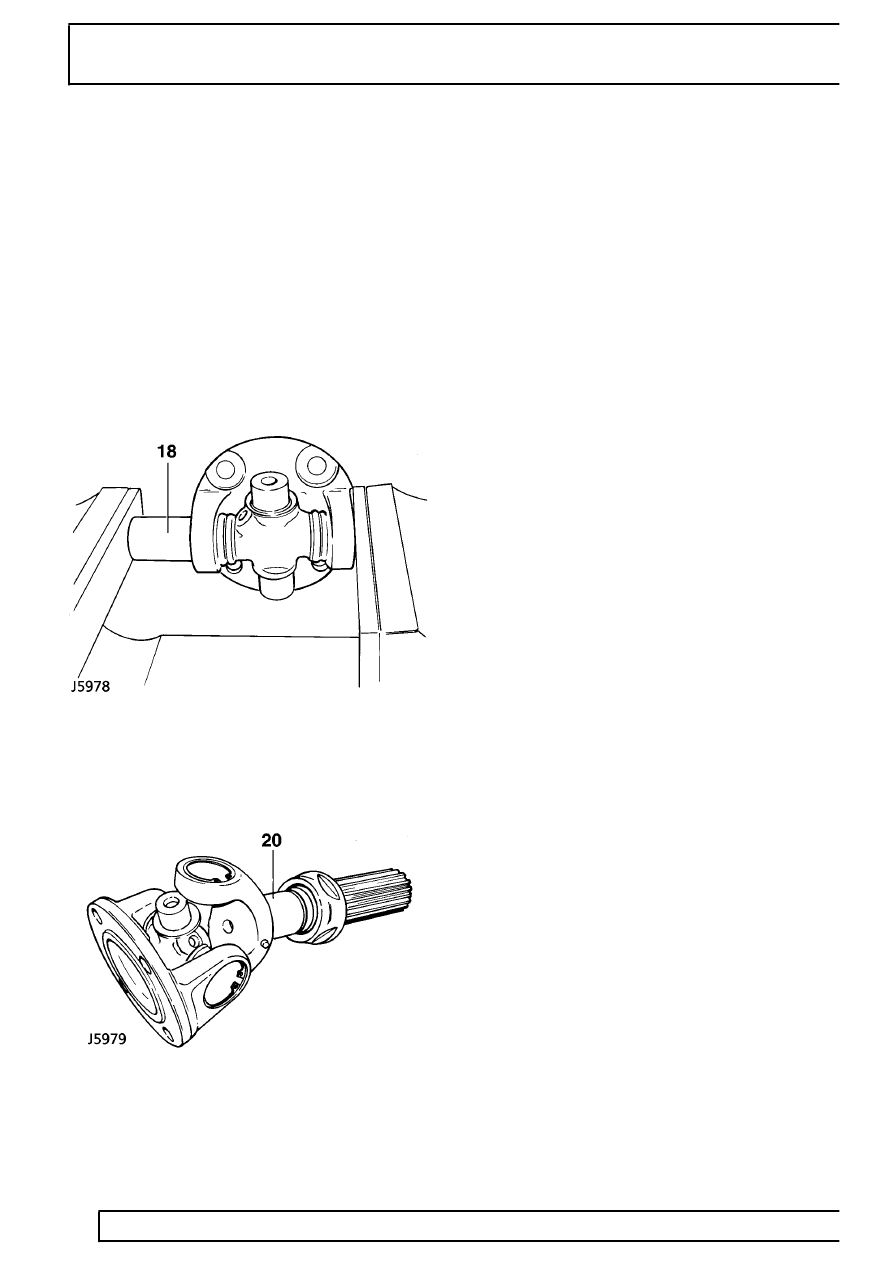

18. Press each cup into its respective yoke up to

lower land of circlip grooves. Damage may be
caused to cups and seals if cups pass this point.

19. Fit circlips and check no end float exists.

20. Engage spider in yokes of sliding member. Fit

bearing cups and circlips as described in
instructions 14 to 19.

21. Fit grease nipples to spider and sliding member.
22. Apply instructions 14 to 19 to opposite end of

propeller shaft.

23. Fit grease nipple and lubricate.

Refit

24. Fit propeller shafts to vehicle with sliding joints to

transfer box and tighten nuts to

47 Nm (35

lbf/ft).
