GEAR CHANGE LEVER BIAS SPRING - ADJUST

MANUAL GEARBOX

1

ADJUSTMENT

GEAR CHANGE LEVER BIAS SPRING - ADJUST

Service repair no - 37.16.26

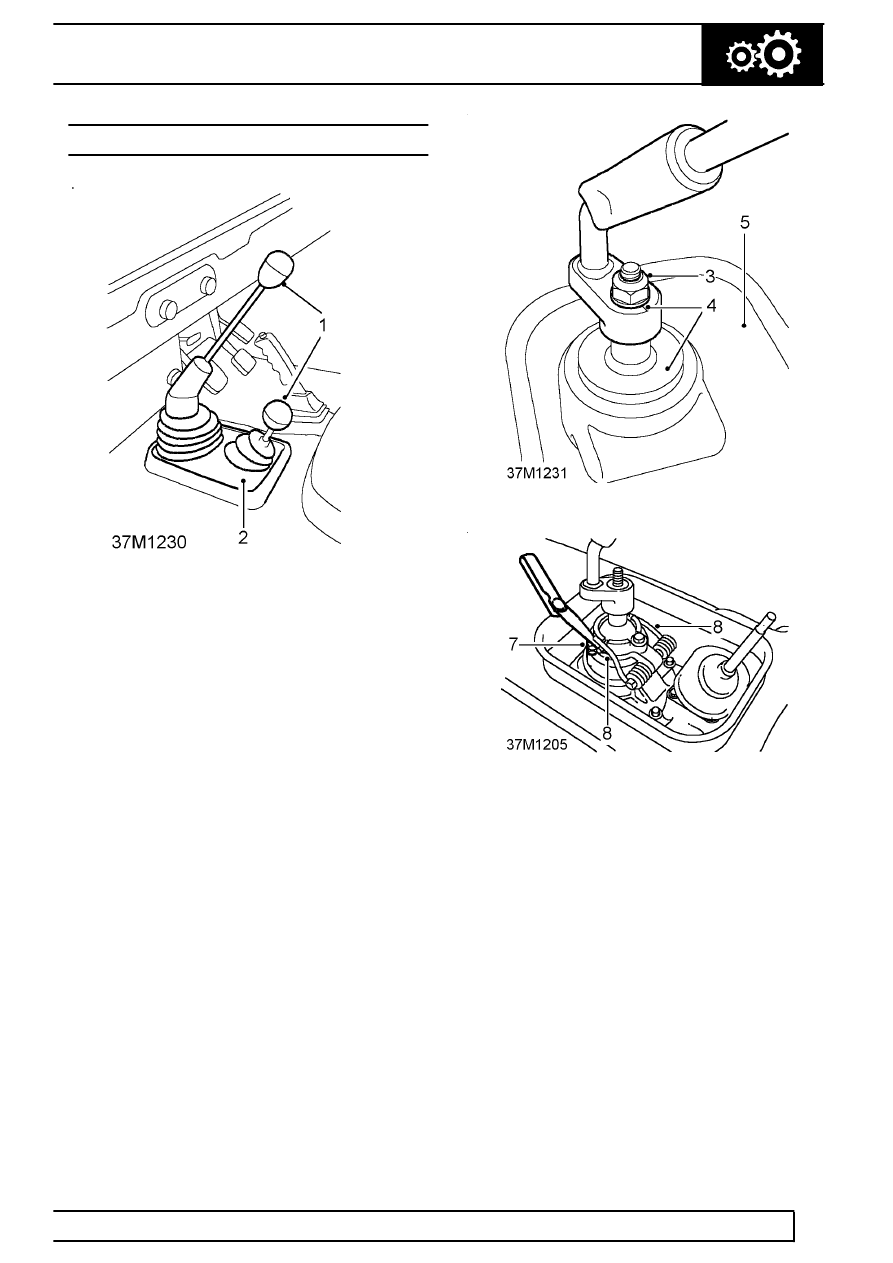

1. Remove gear lever and transfer box lever knobs.
2. Remove gear lever cover.
3. Remove nut and washer securing gear lever.
4. Mark gear lever spline setting, remove lever and

gaiter from lower lever.

5. Remove insulation pad from tunnel aperture.
6. Fit gear lever and select 3rd or 4th gear.
7. Slacken adjustment screw locknuts.
8. Adjust screws until both legs of bias springs are

approximately 0.5mm clear of gear lever cross
pin.

9. Apply a slight load to gear lever in a LH direction

and adjust RH screw downward until RH spring
leg just makes contact with cross pin.

10. Repeat procedure for LH adjustment screw.
11. Lower both adjustment screws equal amounts

until radial play is eliminated.

12. Tighten locknuts.
13. Return gear lever to neutral position and rock

across gate several times. The gear lever should
return to 3rd and 4th gate.

14. Remove gear lever.
15. Fit insulation pad.
16. Locate gaiter over lower lever and bias springs.
17. Fit gear lever to lower lever spline, secure with

new nyloc nut and tighten to

25 Nm (18 lbf/ft).

18. Fit gear lever cover.
19. Fit gear lever and transfer box lever knobs.
