TWIN TANK CHANGE-OVER TAP ASSEMBLY

19

FUEL SYSTEM

10

REPAIR

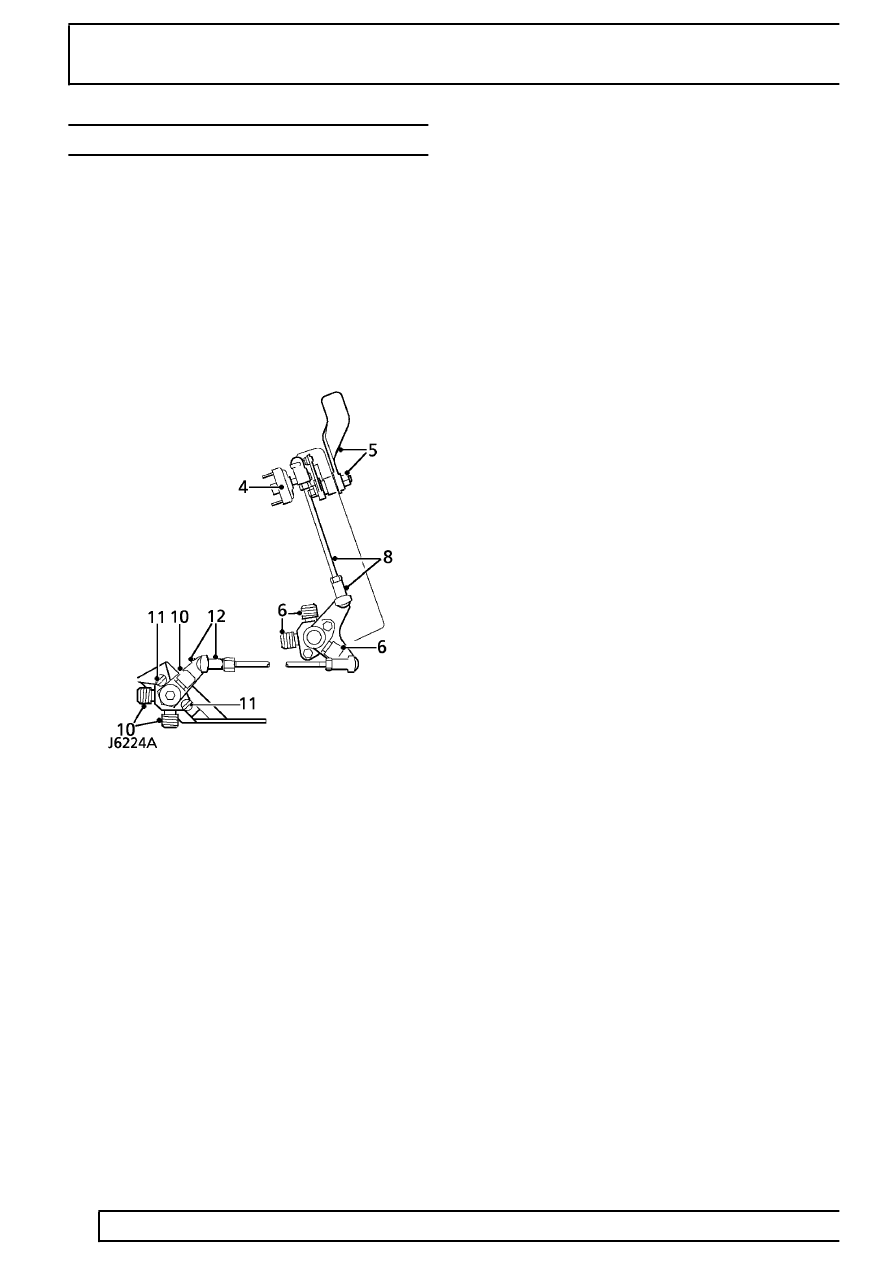

TWIN TANK CHANGE-OVER TAP ASSEMBLY

Service repair no - 19.43.50 - Fuel supply tap
Service repair no - 19.43.51 - Spill return tap
Service repair no - 19.43.52 - Fuel tank
change-over lever

Remove

1. Disconnect battery.
2. Remove RH front seat cushion.
3. Release retaining clip and remove access cover

from seat base.

4. Disconnect leads from fuel tank change-over

switch.

5. Unscrew retaining nut and withdraw change-over

lever and washers from pivot pin at heelboard.

6. Disconnect spill return pipes at spill change-over

tap.

7. Remove 4 bolts, washers and nuts securing tap

support bracket assembly to heel board.

8. Lift up support bracket assembly and disconnect

control rod from spill tap lever.

9. Remove support bracket assembly from vehicle.

10. Disconnect fuel supply pipes at fuel change-over

tap.

11. Remove 2 screws and release fuel tap from

chassis mounted support bracket.

12. Remove fuel tap, complete with operating rod

and lever.

13. Plug all connections to prevent ingress of dirt.
14. Dismantle spill return and fuel tap components

as necessary.

Refit

15. Fit fuel change-over tap, complete with operating

rod and lever, to chassis mounted support
bracket and fully tighten fixing screws.

16. Connect fuel supply pipes at fuel tap, ensuring

they are fitted to correct ports.

17. Position support bracket assembly behind

heelboard and connect operating rod to spill
change-over tap lever.

18. With pivot pin bush correctly seated, secure

support bracket assembly to heel board and
tighten fixings to

8 Nm (6 lbf/ft).

19. Connect spill return pipes to change-over tap,

ensuring they are fitted to correct ports.

20. Secure change-over lever to pivot pin.
21. Fit leads to fuel tank change-over switch.
22. Reconnect battery.
23. Prime vehicle fuel system,

See Adjustment,

Priming the fuel system if necessary and
check for leaks.

24. Fit access cover to seat base and seat cushion.
