SIDE MOUNTED FUEL TANK - 5 DOOR VEHICLES

FUEL SYSTEM

7

REPAIR

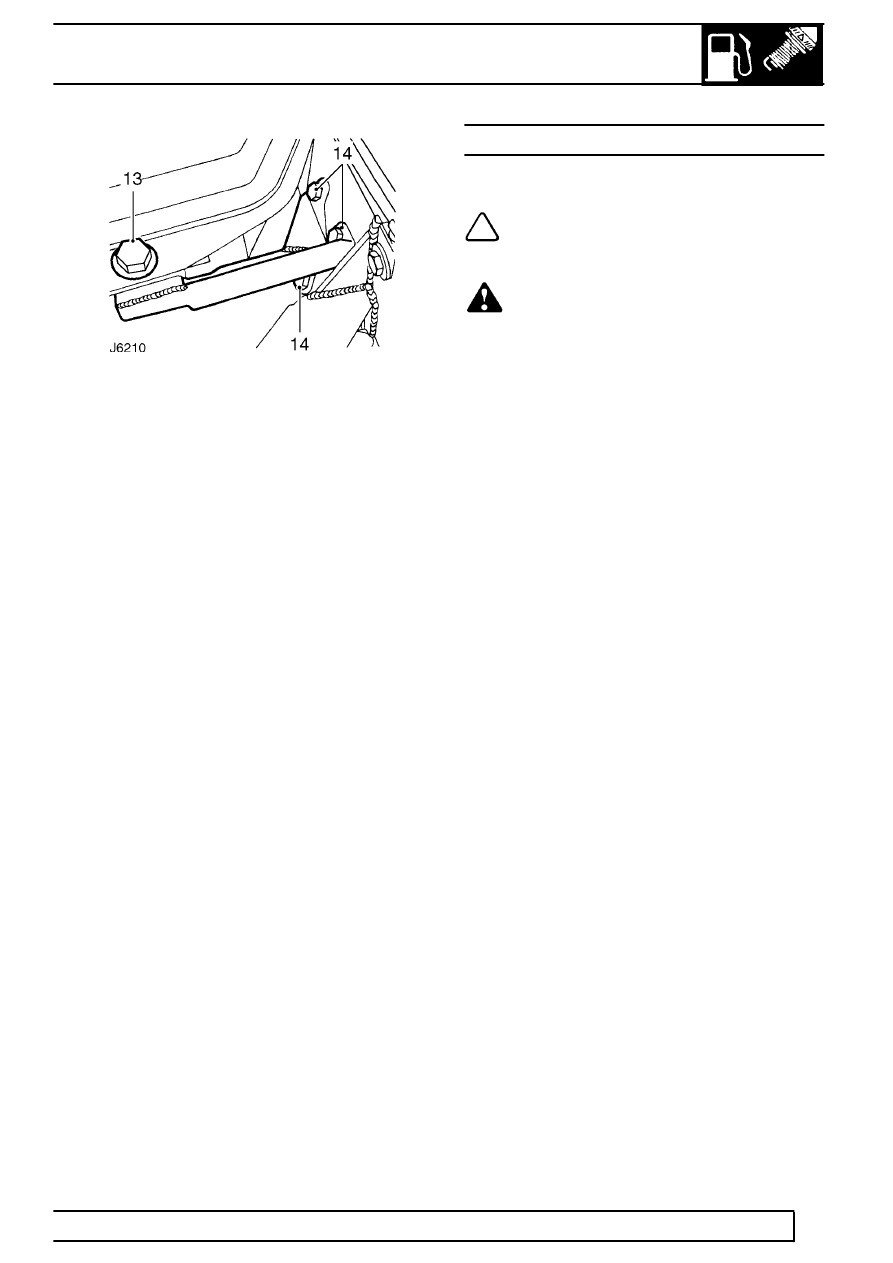

13. Remove single bolt fixing assembly securing

front of tank to chassis mounted bracket.

14. Remove 3 bolts securing tank mounting bracket

to chassis and release bracket.

15. Lower front of tank while turning anti-clockwise

and remove from vehicle.

16. If required, remove tank gauge unit.

See

INSTRUMENTS, Repair, Fuel gauge tank unit
- side fuel tank or See INSTRUMENTS,
Repair, Fuel gauge tank unit - rear fuel tank,
110/130

Refit

17. Fit filler hose and clip to tank but do not fully

tighten. Position clip screw so that it is
accessible when tank is fitted.

18. Fit breather hose and secure with clip.
19. Position fuel tank in vehicle and loosely secure

front mounting bracket to tank with special bolt
and rubber bushes.

20. Secure mounting bracket to chassis with 3 bolts

and fully tighten to

20 Nm (15 lbf/ft).

21. Secure rear of tank to chassis mounting and

tighten captive bolt plate fixings to

20 Nm (15

lbf/ft).

22. Fully tighten front fixing bolt assembly to

20 Nm

(15 lbf/ft).

23. Fit spill return and fuel supply pipes and secure

union connections.

24. Fit fuel level unit electrical plug.
25. Fit hose to filler tube and tighten upper and lower

clips.

26. Check that drain plug is secure and fill fuel tank.
27. Reconnect battery.
28. Prime fuel system

See Adjustment, Priming

the fuel system and start engine.

29. Check system for leaks and operation of fuel

gauge.

30. Fit seat base cover and seat cushion.

SIDE MOUNTED FUEL TANK - 5 DOOR VEHICLES

Service repair no - 19.55.01

NOTE: This fuel tank is used on 110/130 5
door vehicles fitted with a twin tank
option.

WARNING: Before any attempt is made to
start the removal procedure it is vital that
the FUEL HANDLING PRECAUTIONS,

See

INTRODUCTION, Information, Fuel handling
precautions are carefully studied and
implemented in the interests of safety.

Remove

1. Disconnect battery.
2. Remove tank drain plug, allow fuel to drain into a

clean container, and refit plug.

3. Remove RH seat cushion.
4. Remove retaining catch and remove seat base

cover to gain access to fuel tank.

5. Disconnect electrical plug from fuel gauge unit.
6. Disconnect fuel supply pipe from tank.
7. Disconnect spill return pipe from tank.
8. Remove 3 bolts securing tank to front mounting

bracket.

9. Support front of tank and remove single fixing

assembly securing tank to rear mounting
bracket.

10. Remove tank from vehicle.
11. If required, remove fuel gauge unit.

See

INSTRUMENTS, Repair, Fuel gauge tank unit
- side fuel tank or See INSTRUMENTS,
Repair, Fuel gauge tank unit - rear fuel tank,
110/130

Refit

12. Position fuel tank in vehicle and loosely secure

to rear mounting bracket with special bolt and
rubber bushes.

13. Secure tank to front mounting bracket and

tighten fixings to

20 Nm (15 lbf/ft).

14. Fully tighten rear fixing bolt assembly to

20 Nm

(15 lbf/ft).

15. Fit spill return and fuel supply pipes to fuel tank

and securely tighten union connectios.

16. Fit electrical plug to fuel gauge unit.
17. Check that drain plug is secure and fill fuel tank.
18. Reconnect battery.
19. Prime fuel system.

See Adjustment, Priming

the fuel system and start engine.

20. Check system for leaks and operation of fuel

gauge.

21. Fit seat base cover and seat cushion.
