FUEL SYSTEM LAYOUT (page 5 of 5)

FUEL SYSTEM

5

DESCRIPTION AND OPERATION

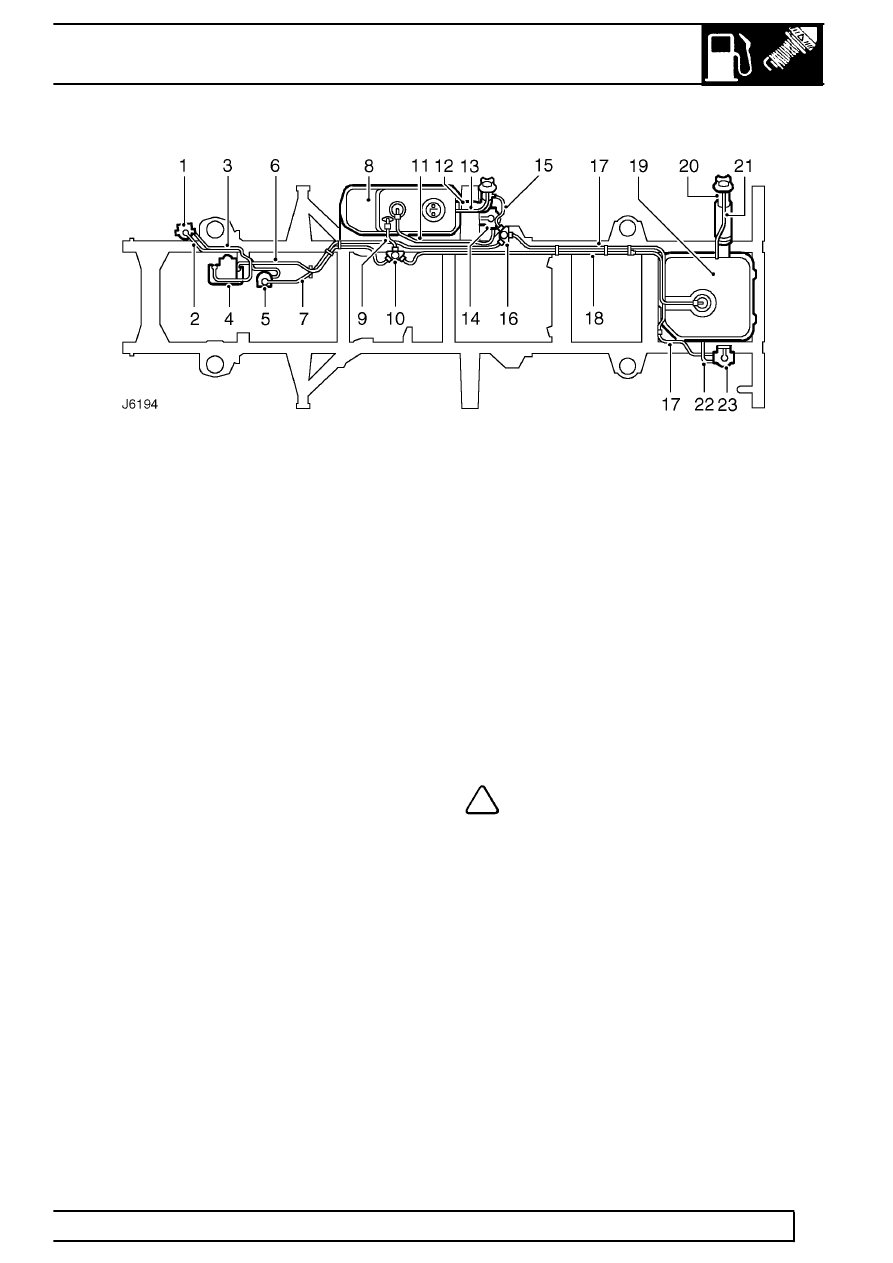

110/130 TWIN TANK FUEL SYSTEM - 2 DOOR
VEHICLES

1. Fuel filter
2. Supply pipe, fuel lift pump to filter
3. Supply pipe, filter to injection pump
4. Injection pump
5. Fuel lift pump
6. Spill return pipe, injection pump to change-over

tap

7. Supply pipe, fuel tank change-over tap to lift

pump

8. Side fuel tank
9. Spill return pipe, change-over tap to side tank

10. Change-over tap, spill return
11. Supply pipe, side tank to sedimentor
12. Fuel filler pipe

13. Breather pipe
14. Sedimentor, if fitted, side tank
15. Supply pipe, sedimentor to fuel tank

change-over tap

16. Change-over tap, fuel tanks
17. Supply pipe, rear sedimentor to fuel tank

change-over tap

18. Spill return pipe, change-over tap to rear tank
19. Rear fuel tank
20. Fuel filler pipe
21. Breather pipe
22. Supply pipe, rear tank to sedimentor
23. Rear sedimentor, if fitted

NOTE: If sedimentors are not fitted, the
fuel supply pipe from the side and rear
tanks connects directly to the fuel tank

change-over tap.
