FUEL SYSTEM COMPONENT LOCATION (page 2 of 2)

19

FUEL SYSTEM

8

DESCRIPTION AND OPERATION

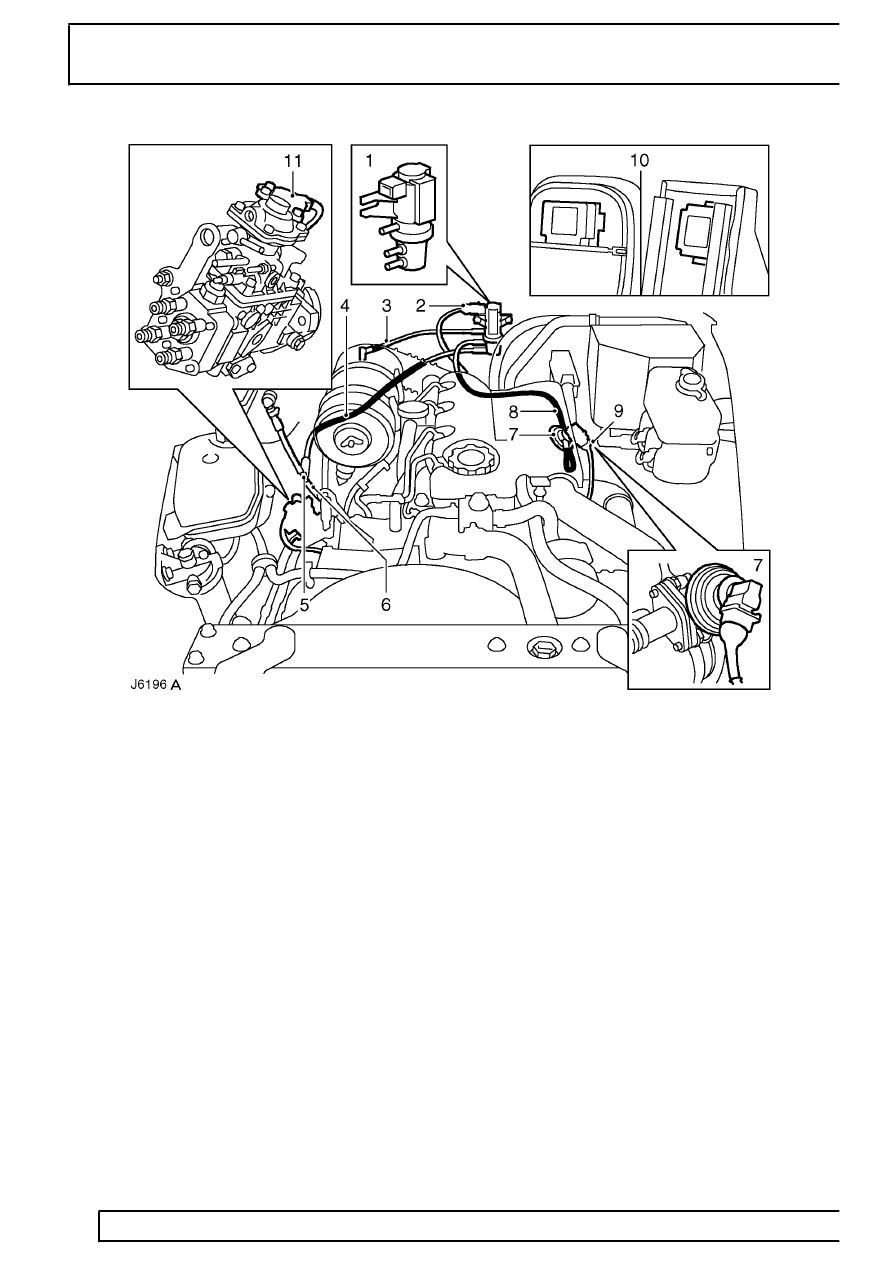

EGR FUEL SYSTEM COMPONENT LOCATION, (when fitted)

1. EGR modulator valve
2. Electrical harness plug
3. Vacuum spill pipe, modulator to air cleaner hose
4. Vacuum pipe, brake servo hose to modulator

valve

5. ’T’ piece connector
6. Vacuum pipe, vacuum pump to brake servo

7. EGR valve
8. Vacuum pipe, modulator valve to EGR valve
9. Multi-plug connector, EGR valve

10. EGR control unit (fixed on base of centre seat or

cubby box)

11. EGR throttle position sensor
