FRONT HUB (page 2 of 5)

54

FRONT AXLE AND FINAL DRIVE

2

OVERHAUL

FRONT STUB AXLE, CONSTANT VELOCITY JOINT
AND SWIVEL PIN HOUSING

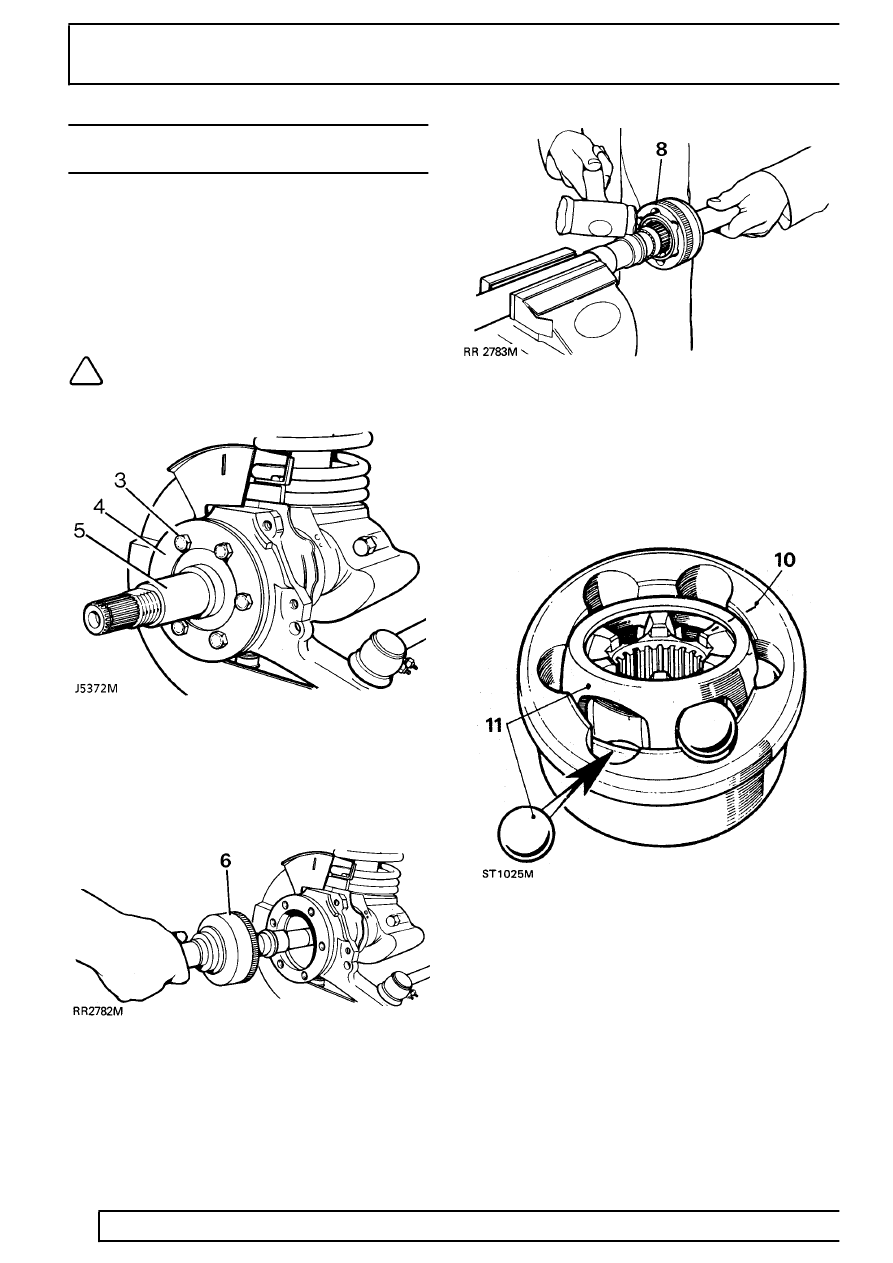

Service repair no - 60.15.43.

Remove stub axle, axle shaft and constant
velocity joint.

1. Remove front hub assembly

See Repair, Front

hub assembly .

2. Drain swivel pin housing and refit plug.

NOTE: On later vehicles the swivel pin
housing is filled with grease for life, the
level and drain plugs being deleted.

3. Remove 6 bolts retaining stub axle to swivel

housing.

4. Remove mud shield.
5. Remove stub axle and joint washer.

6. Wthdraw axle shaft and constant velocity joint

from axle casing.

Remove constant velocity joint from axle shaft

7. Hold axle shaft firmly in a soft jawed vice.
8. Using a soft mallet drive constant velocity joint

from shaft.

9. Remove circlip and collar from axle shaft.

Constant velocity joint

10. Mark positions of constant velocity joint, inner

and outer race and cage for reassembly.

11. Swivel cage and inner race to remove balls.
