RADIATOR

Service repair no - 26.40.01

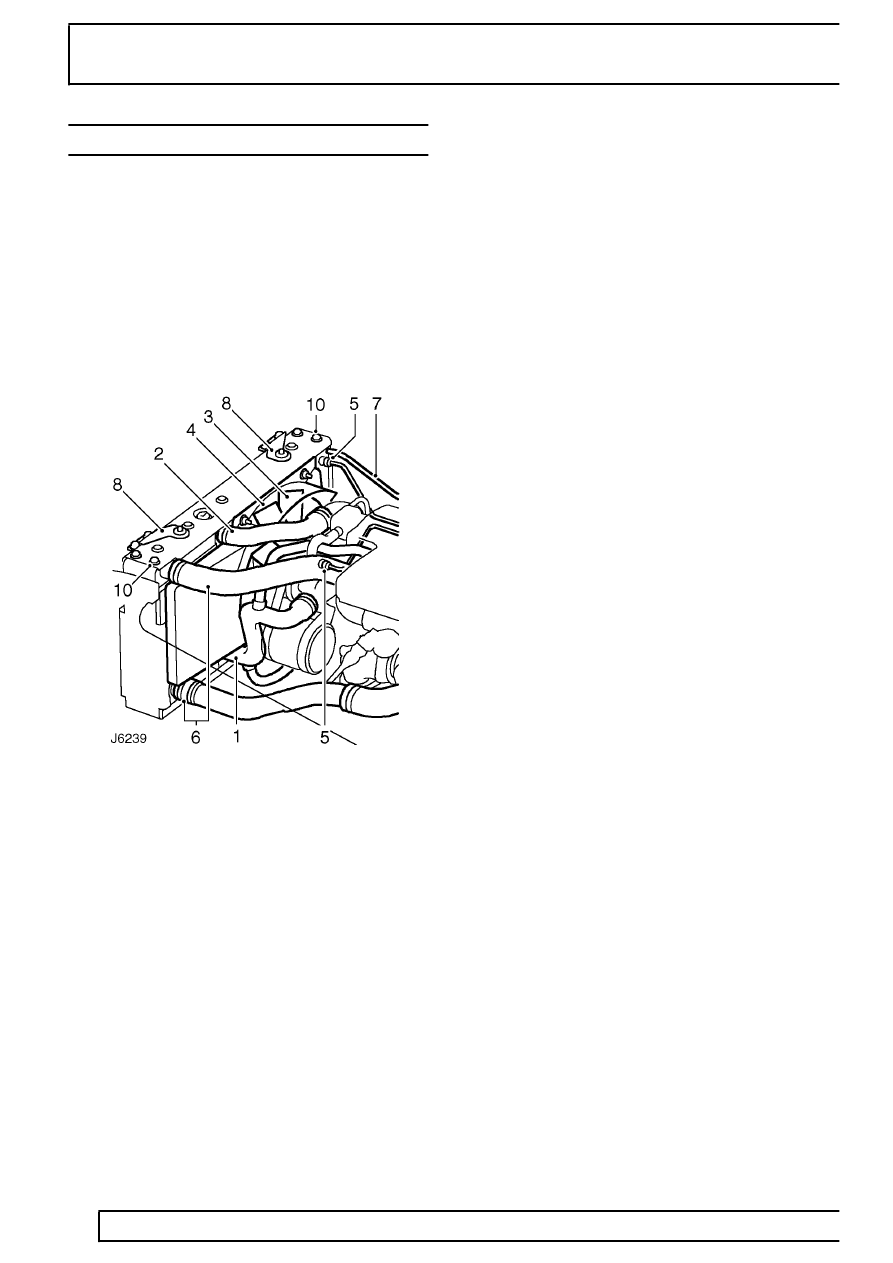

Remove

1. Disconnect radiator bottom hose and drain

cooling system.

See Adjustment, Drain and

refill cooling system

2. Disconnect radiator top hose.
3. Remove viscous fan unit.

See Viscous

coupling and fan

4. Remove fan cowl.

See Fan cowl

5. Disconnect oil cooler pipes. Plug all connections

to prevent oil spillage and ingress of dirt.

6. Disconnect top and bottom intercooler hoses.
7. Disconnect bleed hose at radiator.
8. Remove 2 bolts from both sides securing

radiator mounting brackets to bonnet platform.

9. Lift and remove radiator/intercooler assembly

from vehicle.

10. Remove 2 bolts from both sides and detach

radiator top cover from side covers.

11. Lift and remove radiator from intercooler and RH

side frame.

12. Check condition of locating grommets in radiator

top cover and lower mounting bushes. Renew if
necessary.

Refit

13. Position radiator between intercooler and RH

side frame.

14. Fit radiator top cover to side covers.
15. Lower radiator/intercooler assembly into

position.

16. Secure radiator mounting brackets to bonnet

platform.

17. Fit radiator bleed hose.
18. Fit top and bottom intercooler hoses.
19. Fit oil cooler pipes.
20. Fit fan cowl

See Fan cowl .

21. Fit viscous fan unit.

See Viscous coupling

and fan

22. Fit radiator top hose.
23. Fit radiator bottom hose and refill cooling

system.

See Adjustment, Drain and refill

cooling system
