AUXILIARY MOUNTING BRACKET AND GASKET

26

COOLING SYSTEM

4

REPAIR

AUXILIARY MOUNTING BRACKET AND GASKET

Service repair no - 26.50.04

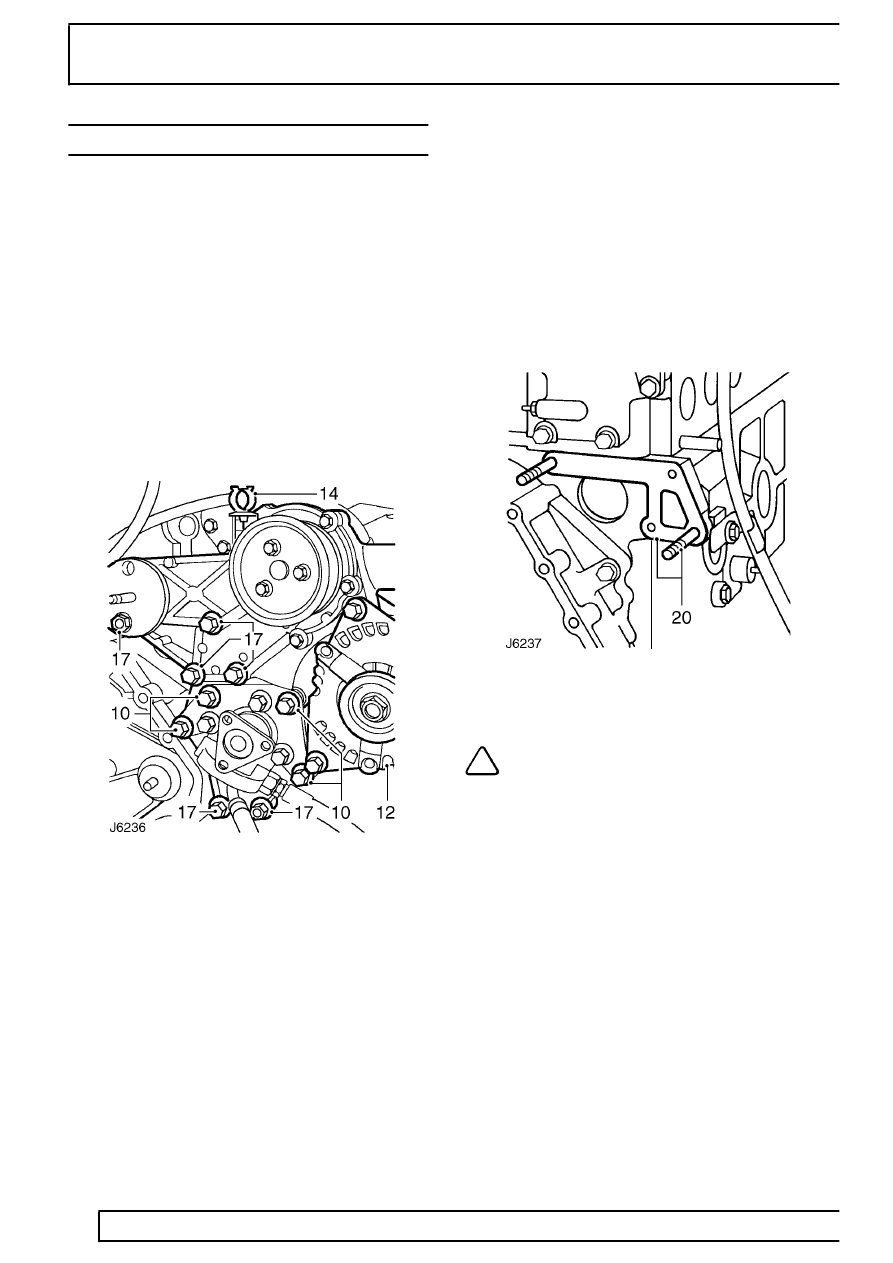

Remove

1. Disconnect battery.
2. Drain cooling system

See Adjustment, Drain

and refill cooling system .

3. Remove radiator top hose.
4. Remove intercooler top hose.
5. Remove viscous fan unit.

See Viscous

coupling and fan

6. Remove fan cowl.

See Fan cowl

7. Slacken power steering pump pulley retaining

bolts.

8. Remove drive belt.

See ELECTRICAL, Repair,

Auxiliary Drive belt

9. Unscrew 3 bolts and remove power steering

pump pulley.

10. Remove 4 bolts securing power steering pump

mounting bracket.

11. Lower pump and bracket. Do not disconnect fluid

pipes.

12. Remove generator.

See ELECTRICAL, Repair,

Generator

13. Unscrew retaining nut and remove drive belt

tensioner.

14. Release hose clip from bracket above water

pump.

15. Disconnect bottom hose/heater return hose at

water pump and heater rail.

16. Disconnect by-pass hose from water pump and

thermostat housing.

17. Remove 5 bolts (one with nut) and single

retaining nut, securing auxiliary mounting
bracket to cylinder block.

18. Withdraw mounting bracket, complete with water

pump.

19. Remove gasket and clean mating faces.

Refit

20. Using 2 slave studs, fit new gasket.

NOTE: All fixing bolts and nuts should be
tightened to

25 Nm (18 lbf/ft) unless

otherwise stated.

21. Locate mounting bracket, complete with water

pump on slave studs and secure with 4 other
fixings.

22. Remove slave studs and fit remaining bolts/nuts.
23. Fit by-pass hose to thermostat housing and

water pump.

24. Fit bottom hose/heater return hose to water

pump and heater rail.

25. Fit heater hose clip to mounting bracket.
26. Fit drive belt tensioner. Tighten nut to

45 Nm (33

lbf/ft).

27. Fit generator.

See ELECTRICAL, Repair,

Generator Do not fit drive belt at this stage.
