WINDOW REGULATOR - FRONT DOOR

76

CHASSIS AND BODY

10

REPAIR

SILL LOCKING BUTTON - FRONT DOOR

Service repair no - 76.37.29

Remove

1. Remove door trim casing

See Door trim

casing .

2. Peel back sufficient of plastic sheet to expose

mechanism.

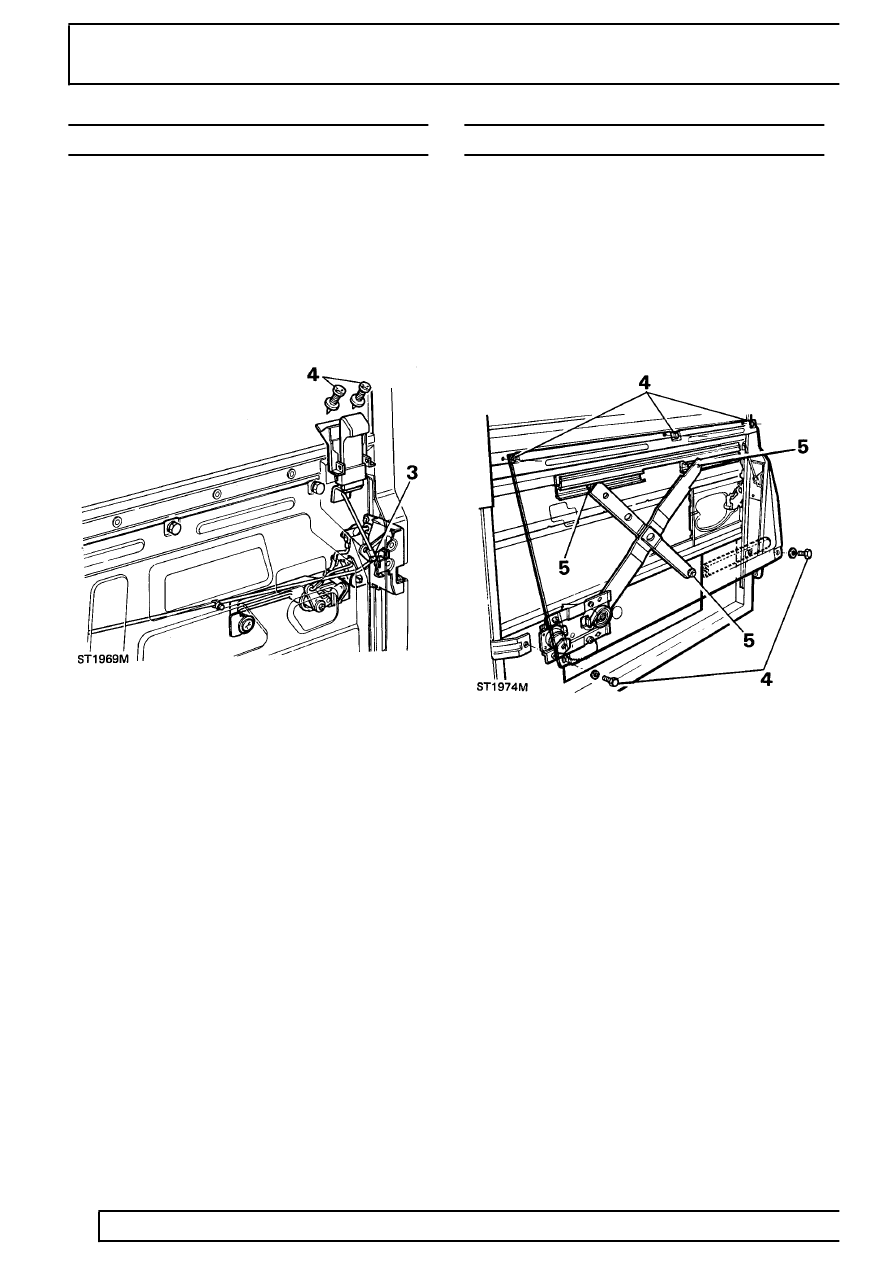

3. Release spring clip and disconnect operating rod

from latch mechanism.

4. Remove 2 screws and withdraw locking button

assembly.

Refit

5. Secure locking button assembly to door with 2

screws.

6. Connect operating rod to latch mechanism and

secure with spring clip.

7. Re-seal plastic sheet and fit door trim casing

See Door trim casing .

WINDOW REGULATOR - FRONT DOOR

Service repair no - 76.31.45

Remove

1. Remove door trim casing

See Door trim casing

.

2. Remove plastic sheet.
3. Temporarily fit handle, position window half open

and support with a length of timber.

4. Remove 2 lower screws securing mounting

panel to door and slacken 3 upper screws.

5. Remove 4 screws retaining window regulator to

mounting panel and slide operating arms from
channels attached to glass and mounting panel
and remove regulator.

Refit

6. Insert regulator operating arms into channels.
7. Fit and tighten mounting panel lower screws and

tighten upper screws.

8. Position holes in regulator to line-up with holes in

mounting panel and secure with 4 screws.

9. Temporarily fit regulator handle and check that

glass can be raised and lowered without tight
spots.

10. Secure plastic sheet.
11. Fit door trim casing

See Door trim casing .
