TAIL DOOR LOCK

76

CHASSIS AND BODY

28

REPAIR

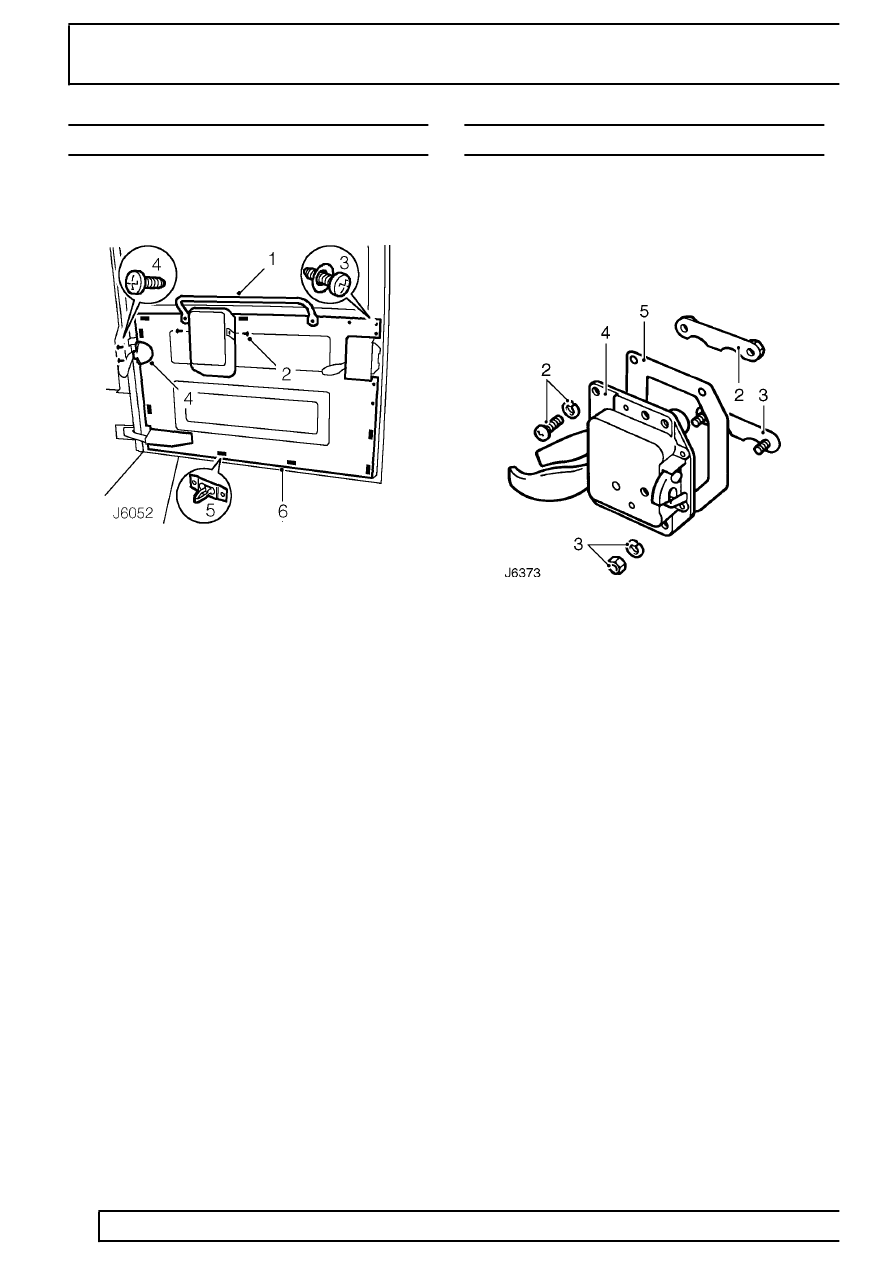

TAIL DOOR TRIM CASING

Service repair no - 76.34.09

Remove

1. Unscrew 2 bolts and remove grab handle from

rear door.

2. Remove 2 screws and detach wiper motor cover.
3. Remove 7 screws securing trim casing to door.
4. Remove 2 screws and lift wiper motor harness

cover from harness support bracket.

5. Carefully release 8 clips securing trim casing to

door.

6. Remove trim casing and collect door lock cover.

Refit

7. Position door lock cover, fit trim casing and

secure with clips.

8. Fit harness cover and secure with two screws.
9. Secure door panel with retaining screws.

10. Position wiper motor cover and secure with 2

screws.

11. Position grab handle and secure with 2 bolts.

TAIL DOOR LOCK

Service repair no - 76.37.16

Remove

1. Remove door casing

See Tail door trim

casing .

2. Remove screws, washers and nut retainer plate

securing top of lock to door.

3. Remove nuts, washers and stud retainer plate

securing bottom of lock to door.

4. Withdraw lock assembly.
5. Remove door lock gasket.
6. Clean sealant from retainer plates.
7. Insert key into barrel.
8. Depress lock barrel plunger and withdraw barrel

from lock.

Refit

9. Fit new barrel into lock.

10. Apply sealant to lock retainer plates.
11. Fit lock to door with a new gasket.
12. Secure with retainer plates, screws, washers

and nuts.

13. Close door and check for correct latching with

striker. Adjust striker as necessary

See Tail

door striker - adjust .

14. Fit door casing

See Tail door trim casing .
