SUN ROOF

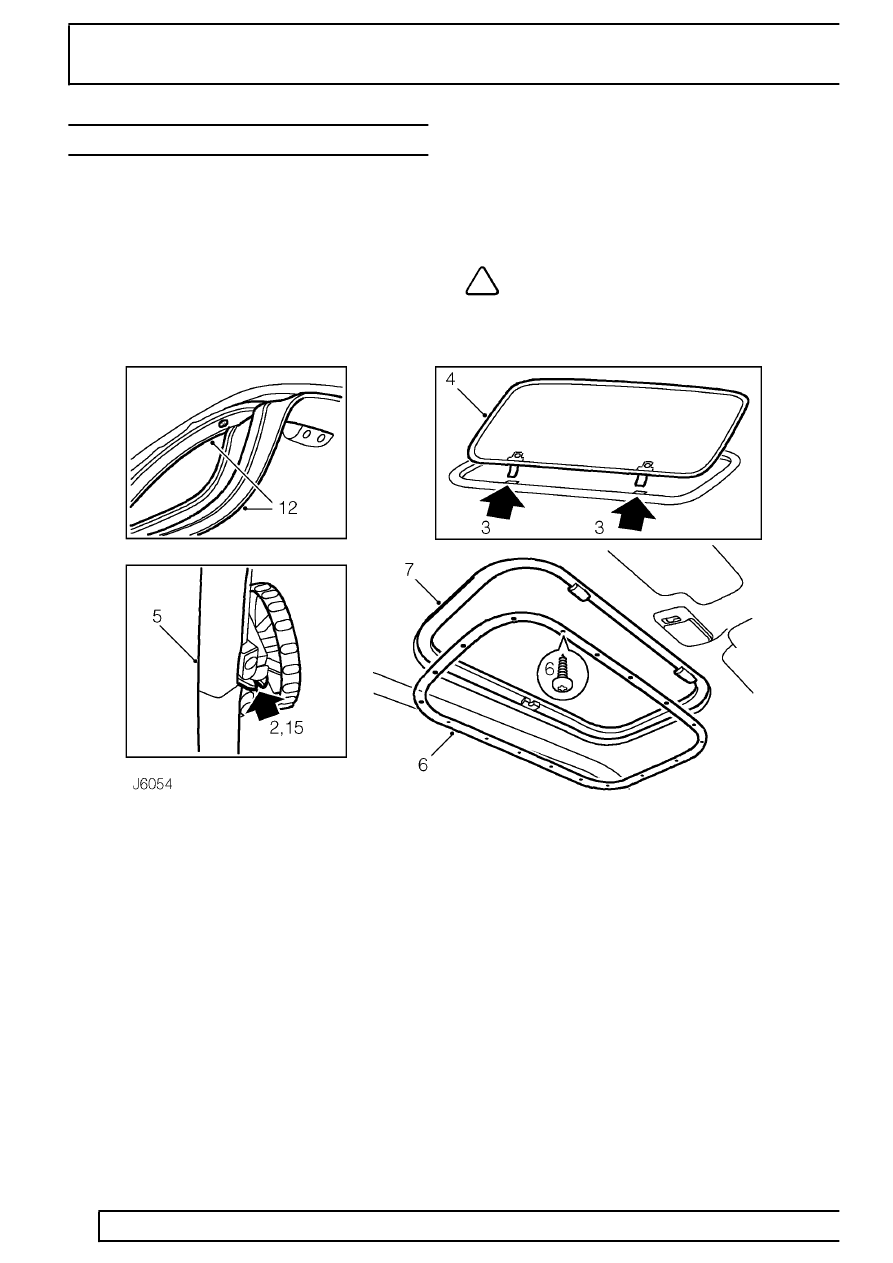

Service repair no - 76.83.01

Remove

1. Open sun roof fully.
2. Disengage spring lock from operating handle

catch.

3. Holding sun roof at both sides, release hinges

from locating brackets at front of outer frame.

4. Remove sun roof.
5. Starting from centre rear, peel headlining finisher

from inner frame.

6. Remove 18 screws securing inner frame to outer

frame and detach inner frame.

7. Lift outer frame from roof.

NOTE: Assistance may be required to
remove the sun roof assembly.

Refit

8. Clean roof area around outer frame seating.
9. Position outer frame on roof.

10. Fit inner frame to headlining and secure to outer

frame with 18 screws but do not fully tighten.

11. Check alignment of inner and outer frames with

roof mounting and headlining, adjust as
necessary, and fully tighten fixing screws to

10

Nm (7 lbf/ft).

12. Starting from centre rear, fit headlining finisher

lip into locating channel of inner frame.

13. Press finisher firmly over inner frame and

continue around complete frame, ensuring
finisher lies flat on headlining.

14. Fit sun roof hinges fully into locating brackets on

outer frame, and lower the glass panel.

15. Engage operating handle catch with spring lock

of outer frame and close sunroof.
