SIDE TRIM PANEL - 110 STATION WAGON

76

CHASSIS AND BODY

22

REPAIR

Refit

9. Fit new spring clips to the 3 brackets on top

edge of side trim panel.

10. Align trim panel, ensuring it is correctly

positioned around side window.

11. Locate trim panel spring clips on inner cant rail

and press firmly down to secure top edge of trim
panel.

12. Align bosses of trim panel with body side fixing

holes and secure with 4 bolts and washers. Do
not fully tighten at this stage.

13. Fit trim stud to secure bottom edge of trim panel

to ’B’ post.

14. Secure seat belt guide to ’B’ post, tighten bolt to

32 Nm (24 lbf/ft) and fit cap.

15. Fit rear end trim panel

See Rear end trim

panel .

16. Fit rear seat squab

See Rear seat squab .

SIDE TRIM PANEL - 110 STATION WAGON

Service repair no - 76.13.70

Remove

1. Remove rear inward facing seats

See Rear

seat squab - 90 , or See Rear bench seat .

2. Remove rear end trim panel

See Rear end

trim panel .

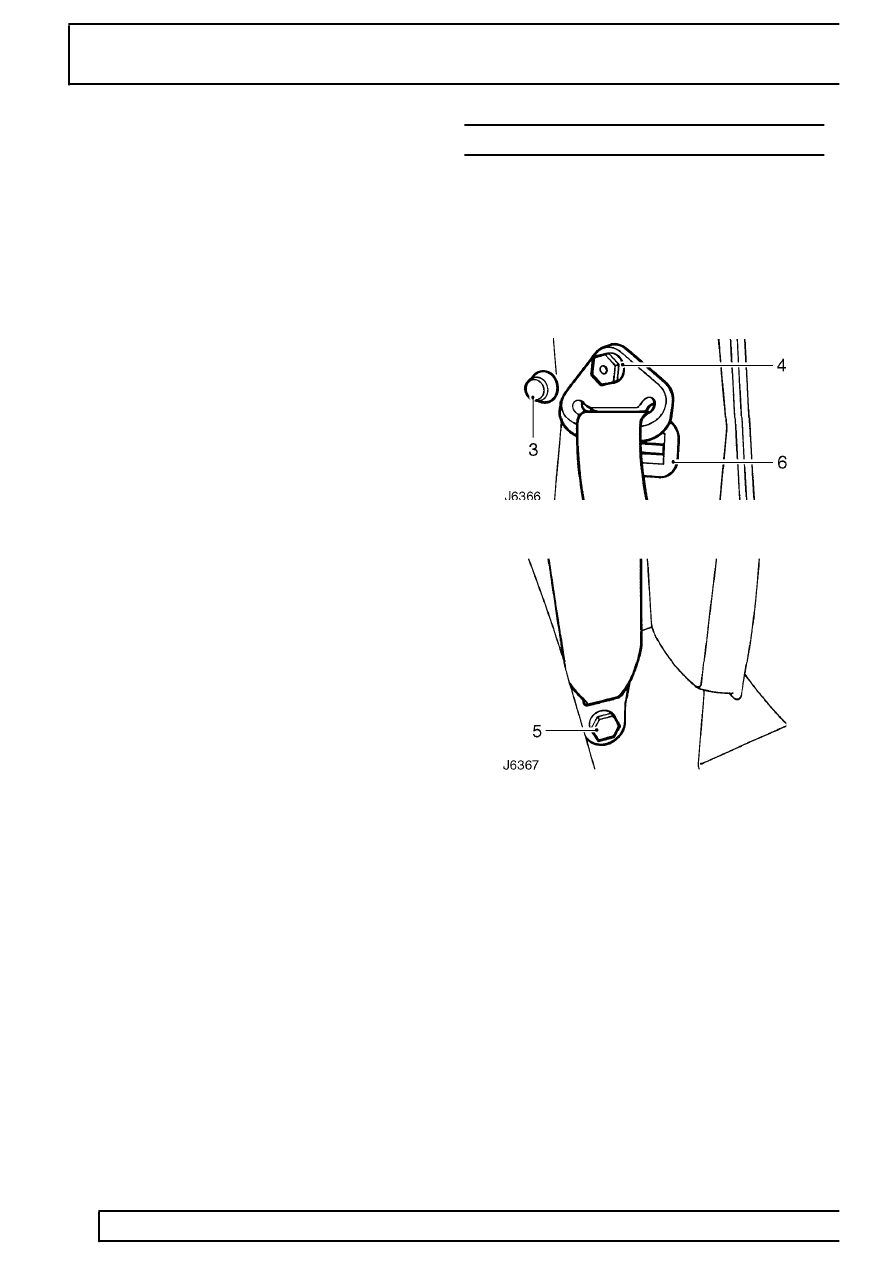

3. Prise finisher cap from rear seat belt upper guide

bracket retaining bolt.

4. Unscrew bolt and remove guide bracket from ’C’

post.

5. Remove bolt securing seat belt to wheel arch

mounting.

6. Prise trim panel cap fastener from ’C’ post.
7. Remove seat belt aperture finisher from side trim

panel.

8. Remove screw and release seat belt clip from ’C’

post.
