REAR SEAT SQUAB - 90

CHASSIS AND BODY

17

REPAIR

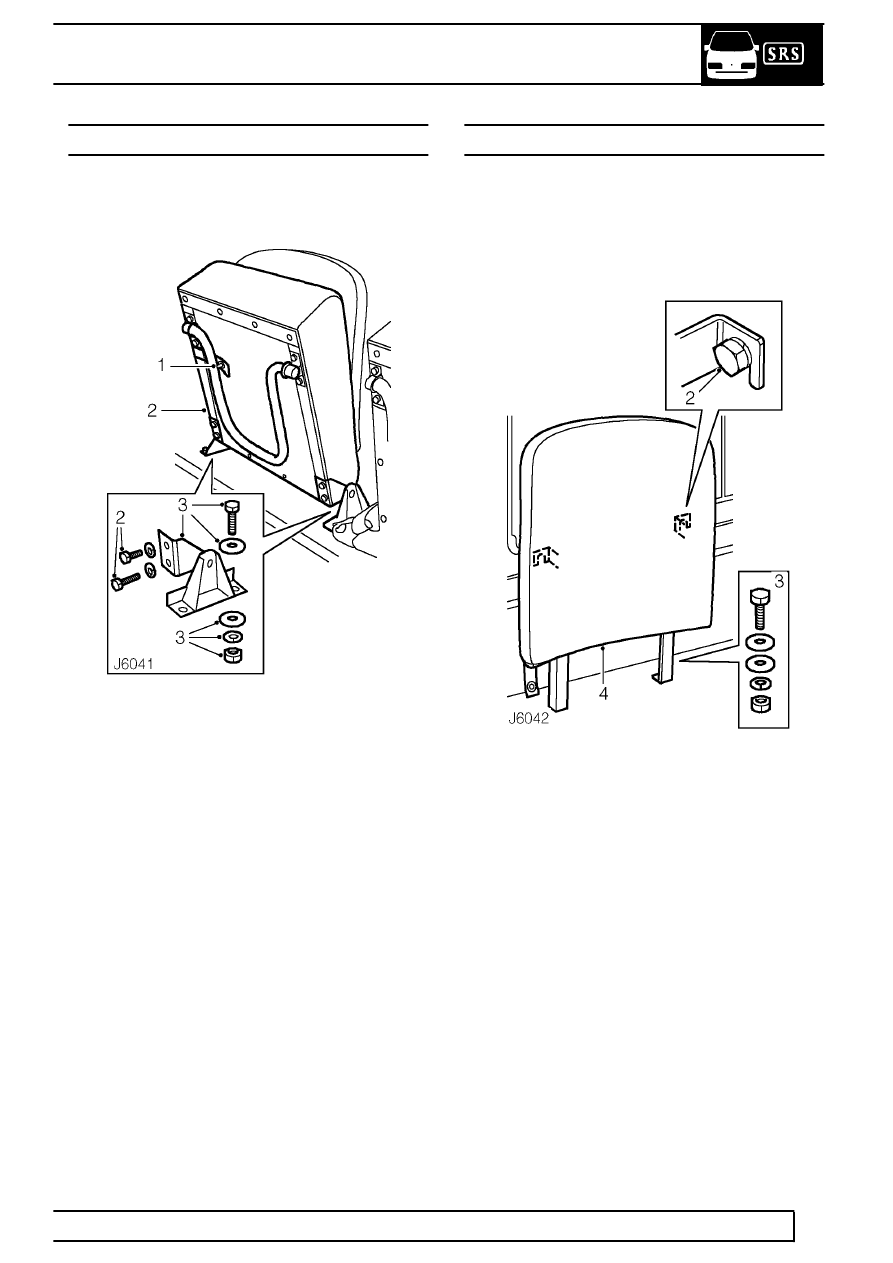

REAR SEAT CUSHION - 90

Service repair no - 78.10.18/99

Remove

1. Release seat cushion stowage strap.
2. Remove 4 bolts and spring washers and lift seat

cushion from pivot brackets.

3. Remove 4 bolts, plain washers, spring washers

and nuts. Detach both pivot brackets from wheel
arch.

Refit

4. Secure pivot brackets to wheel arch and tighten

bolts to

10 Nm (7 lbf/ft).

5. Position seat cushion in pivot brackets and

secure with 4 bolts and spring washers.

6. Fit stowage strap.

REAR SEAT SQUAB - 90

Service repair no - 78.10.58/99

Remove

1. Release seat cushion stowage strap and lower

seat cushion.

2. Slacken 2 bolts securing seat squab brackets to

body side.

3. Remove 2 bolts, plain washers, spring washers

and nuts securing seat squab to wheel arch.

4. Lift seat squab and release brackets from

retaining bolts.

Refit

5. Lower seat squab brackets over retaining bolts,

tighten bolts to

10 Nm (7 lbf/ft).

6. Secure seat squab to wheel arch, tighten bolts to

10 Nm (7 lbf/ft).

7. Raise seat cushion and fit stowage strap.
