LOCKING BARREL - FRONT DOOR

CHASSIS AND BODY

15

REPAIR

Refit

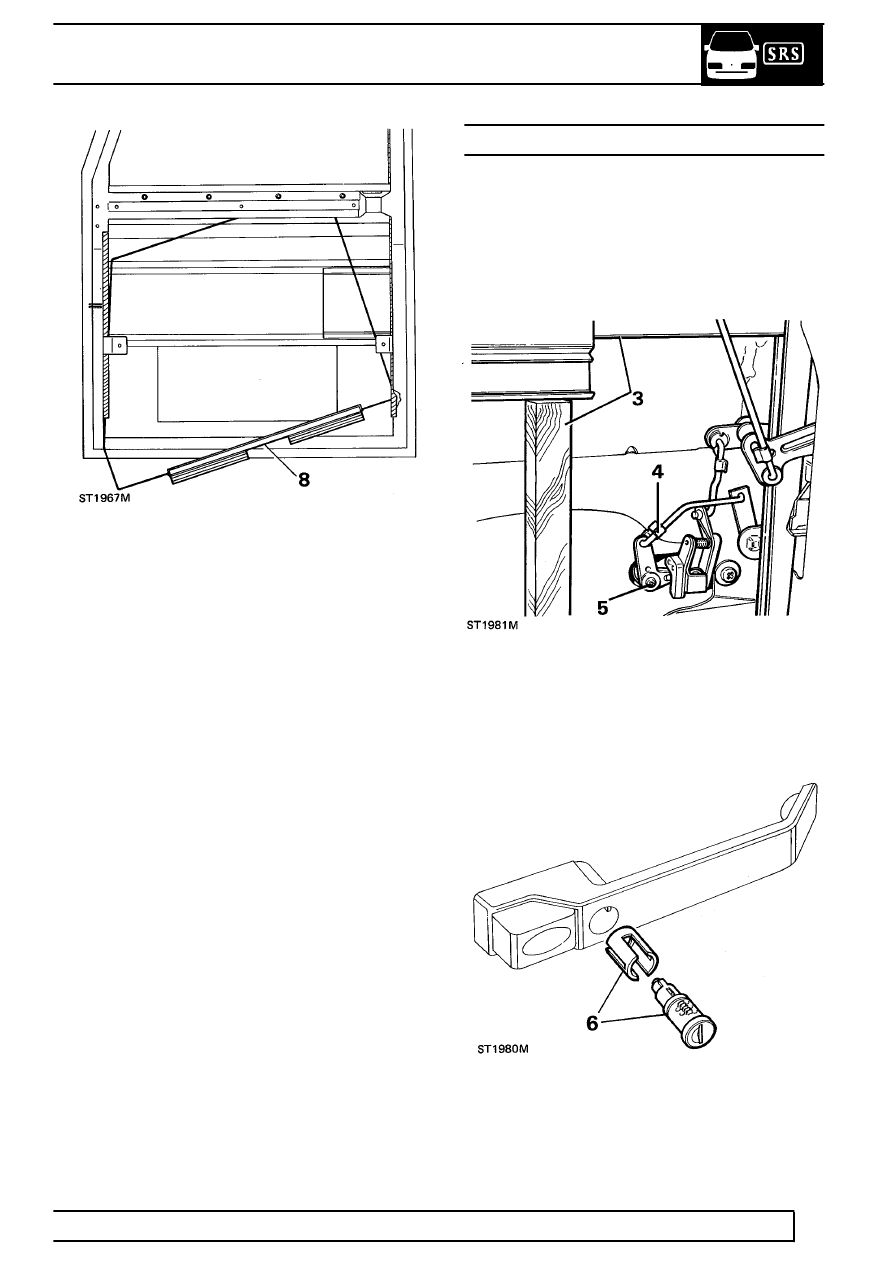

8. Insert glass into runners at an angle as

illustrated.

9. Whilst lifting glass, position it squarely in

runners, raise to top of travel and insert timber
support.

10. Secure hinge side runner with single screw

ensuring that packing strip is in position.

11. Locate packing strip and secure opposite runner

with 2 screws. Ensure that all 3 screw heads are
well below bottom of runners to prevent damage
to glass.

12. Locate regulator in window lift channels.
13. Fit mounting panel

See Mounting panel - front

door .

LOCKING BARREL - FRONT DOOR

Service repair no - 76.37.39

Remove

1. Remove door trim casing

See Door trim

casing and plastic sheet.

2. Remove mounting panel

See Mounting panel

- front panel .

3. Raise and support glass to gain access to latch

mechanism.

4. Release spring clip and disconnect rod from lock

operating lever.

5. Remove single screw and withdraw lock lever

assembly.

6. Withdraw lock barrel from exterior door handle

complete with locking sleeve.
