LATCH ASSEMBLY - FRONT DOOR

CHASSIS AND BODY

13

REPAIR

LATCH ASSEMBLY - FRONT DOOR

Service repair no - 76.37.12

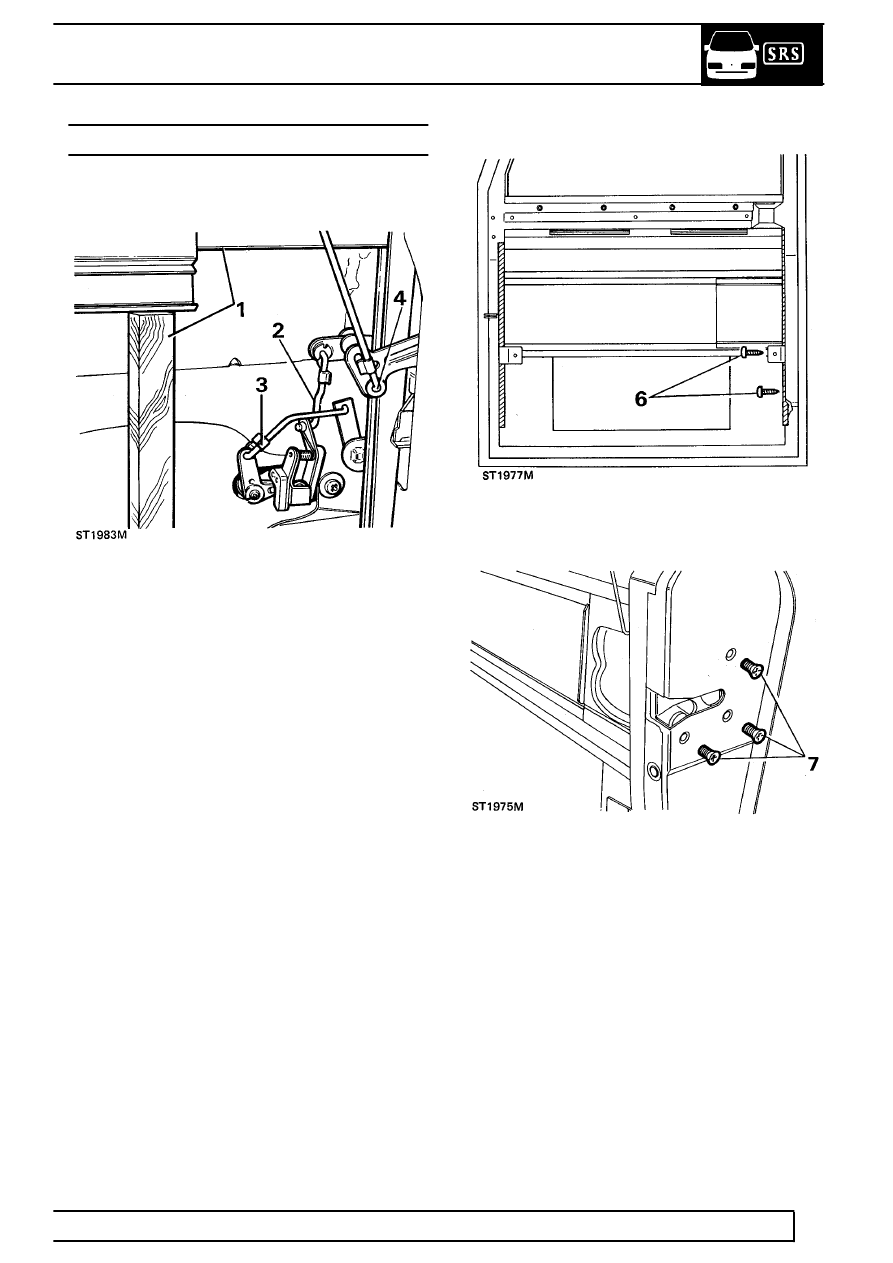

Remove

1. Remove mounting panel

See Mounting panel

and support glass with timber.

2. Disconnect control rod from handle operating

lever.

3. Disconnect control rod from locking lever on

handle.

4. Disconnect locking button control rod from latch

mechanism.

5. Remove 2 screws and remove handle assembly

from door.

6. Remove 2 self-tapping screws retaining lower

end of window glass runner.

7. Remove 3 screws securing latch assembly to

door.

8. Whilst taking care not to damage runner, ease

runner away from latch and manoeuvre latch
assembly from door.

Refit

9. Carefully ease window runner away, sufficiently

to enable latch to be located into position.

10. Secure latch to door with 3 screws.
11. Secure window runner with 2 screws ensuring

that packing strip is in position and that screw
heads are below bottom of runner to prevent
damage to glass.

12. Fit handle with 2 screws, ensuring that bezels

are in position.

13. Connect control rod to handle operating lever

and secure with spring clip.

14. Connect control rod to locking lever and retain

with spring clip.

15. Connect locking button control rod to latch lever

and secure with spring clip.

16. Fit mounting panel

See Mounting panel .
