BONNET RELEASE CABLE

76

CHASSIS AND BODY

32

REPAIR

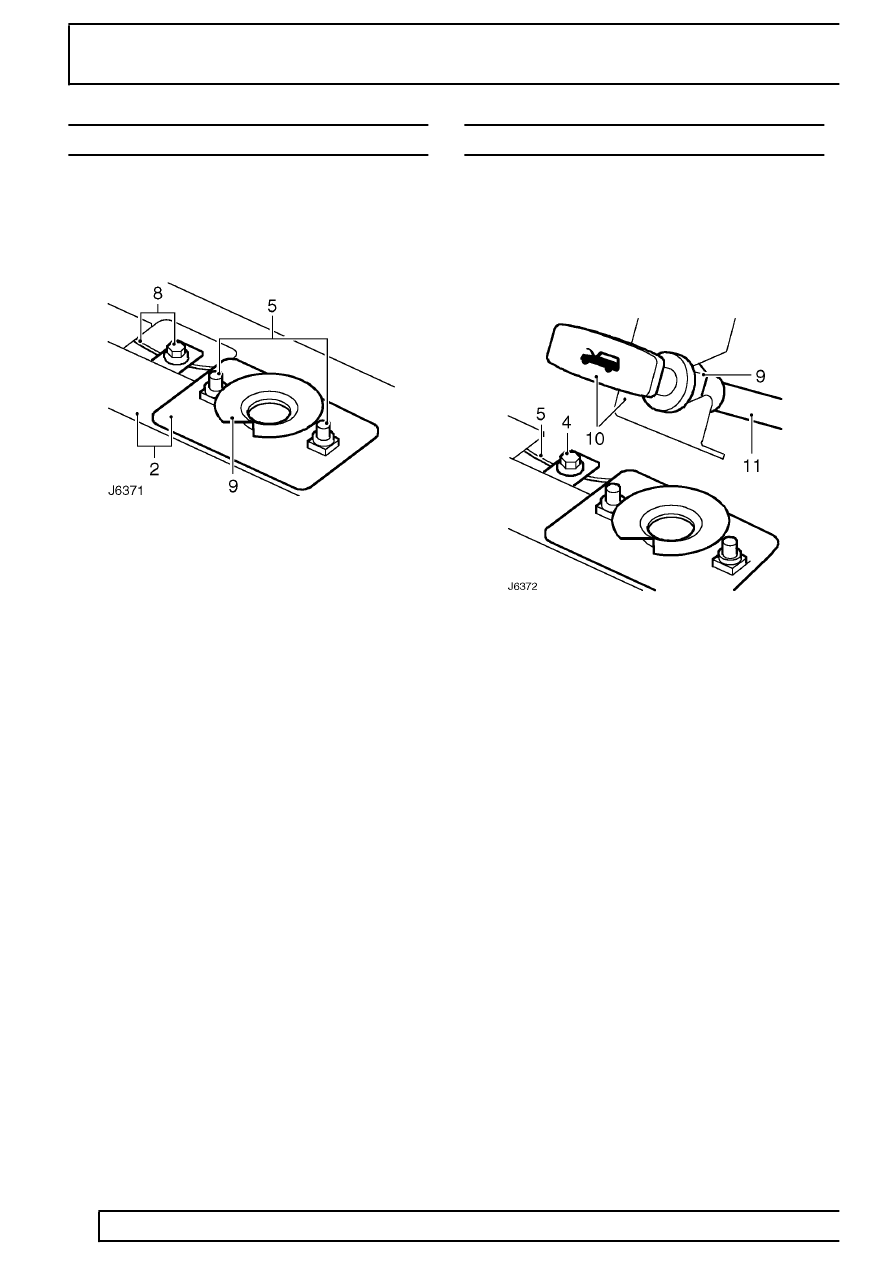

BONNET LOCK

Service repair no - 76.16.21

Remove

1. Open bonnet.

2. Mark position of guide plate and lock to bonnet

platform.

3. Remove 8 screws securing grille.
4. Remove grille.
5. Remove 2 bolts securing guide plate and lock.
6. Remove guide plate.
7. Release spring securing lock to bonnet platform.
8. Slacken clamping bolt securing bonnet release

cable.

9. Remove lock.

Refit

10. Fit spring between lock and bonnet platform.
11. Position lock and guide plate to bonnet platform

and nip up bolts.

12. Position guide plate and lock to position marks

and tighten bolts to

10 Nm (7 lbf/ft).

13. Fit cable to lock and tighten clamping bolt.
14. Check operation of release cable and adjust if

necessary.

15. Fit grille and tighten securing screws.
16. Close bonnet.

BONNET RELEASE CABLE

Service repair no - 76.16.29

Remove

1. Open bonnet.
2. Remove 8 screws securing grille.
3. Remove grille.

4. Slacken clamping bolt securing bonnet release

cable.

5. Remove cable from lock.
6. Release cable from clip on underside of bonnet

platform.

7. Feed cable through valance and collect

grommet.

8. Release cable from clip fixed to wheelarch under

expansion tank.

9. Loosen clamping nut securing bonnet release

handle to mounting bracket.

10. Remove bonnet release handle from mounting

bracket.

11. Withdraw cable through bulkhead.

Refit

12. Feed cable through bulkhead and fit bonnet

release handle to mounting bracket. Tighten
clamping nut.

13. Route cable behind expansion tank and fit to

securing clip.

14. Feed cable through valance.
15. Fit grommet between cable and valance.
16. Fit cable to securing clip on underside of bonnet

platform.
