HEADLAMP ASSEMBLY/BULB REPLACEMENT

ELECTRICAL

7

REPAIR

HEADLAMP ASSEMBLY/BULB REPLACEMENT

Service repair no - 86.40.02

Remove

1. Disconnect battery negative lead.
2. Remove radiator grille.

See CHASSIS AND

BODY, Repair, Radiator Grille

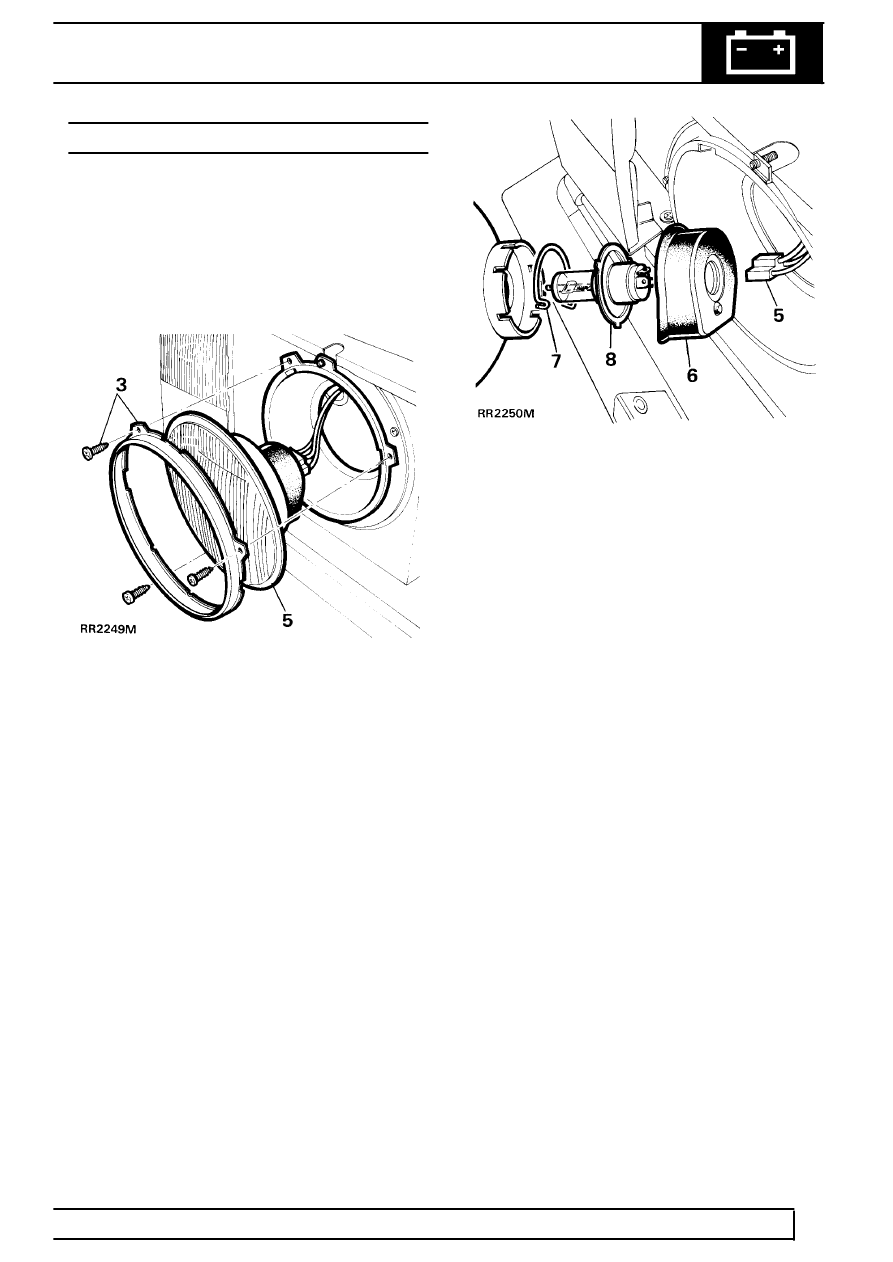

3. Remove three screws and headlamp retaining

rim.

4. DO NOT disturb beam adjusting screws.
5. Withdraw headlamp unit. Disconnect wiring plug

from rear of unit.

6. Remove rubber dust cover.

7. Release retaining clip, remove bulb
8. Remove three securing screws, pry away

grommet. Remove headlamp bowl.

Refit

9. Reverse removal procedure.

DO NOT touch quartz envelope of bulb. Gently
clean using methylated spirits if contact does
occur.
