STOP LIGHT SWITCH - NON ABS

BRAKES

17

REPAIR

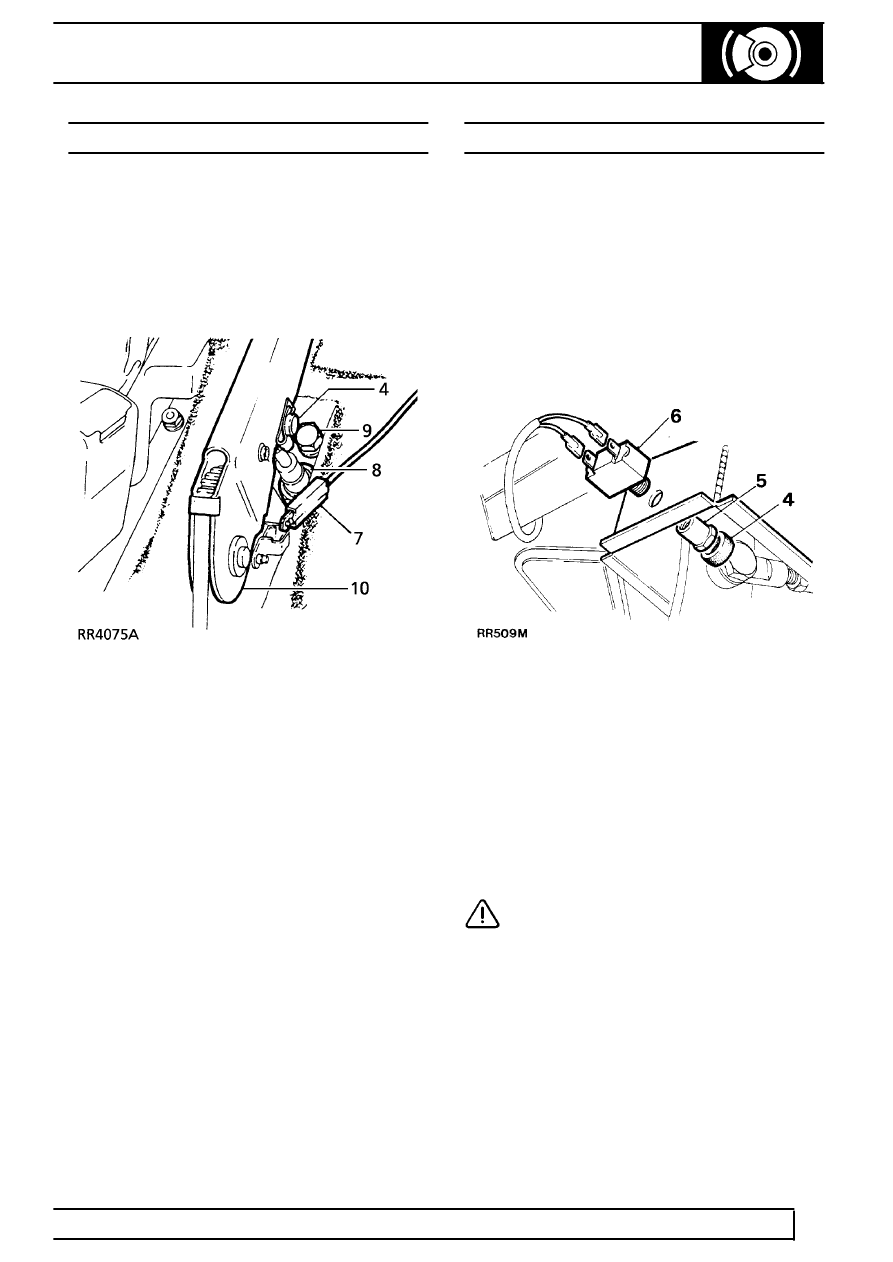

PARKING BRAKE LEVER

Service repair no - 70.45.01

Remove

1. Disconnect battery negative lead.
2. Chock road wheels and release parking brake.
3. Remove centre console assembly.

See

CHASSIS AND BODY, Repair, Centre
Console

4. Remove spring clip and clevis pin.
5. Disconnect parking brake cable from lever.
6. Raise parking brake lever fully.
7. Disconnect electrical lead from parking brake

warning switch.

8. Release parking brake cable outer retaining nut.
9. Remove 2 bolts securing parking brake

mounting bracket.

10. Remove parking brake lever assembly from

parking brake outer cable.

Refit

11. Position parking brake lever over parking brake

cable and secure in position.

12. Secure parking brake outer cable to mounting

plate, tighten nut securely.

13. Reverse removal procedure. Ensure electrical

wiring does not become trapped between mating
faces.

14. Check parking brake adjustment.

See SECTION

10, Maintenance, Vehicle Interior

STOP LIGHT SWITCH - NON ABS

Service repair no - 86.65.51

Remove

1. Disconnect battery negative lead.
2. Remove lower dash panel.
3. Depress foot brake.
4. Remove rubber protector from switch, if fitted.
5. Remove hexagon nut.
6. Withdraw switch.
7. Disconnect electrical leads.

Adjust

8. With switch still in position and multiplug

disconnected, connect an ohmmeter across
switch terminals.

9. Screw switch in until open circuit exists across

terminals with pedal released and continuity
exists as soon as pedal is depressed.

10. Tighten locknut.

CAUTION: Ensure switch does not prevent
brake pedal returning fully.

Refit

11. Reverse removal procedure.
