PNEUMATIC SYSTEM DIAGRAM (68 - AIR SUSPENSION)

68

AIR SUSPENSION

6

DESCRIPTION AND OPERATION

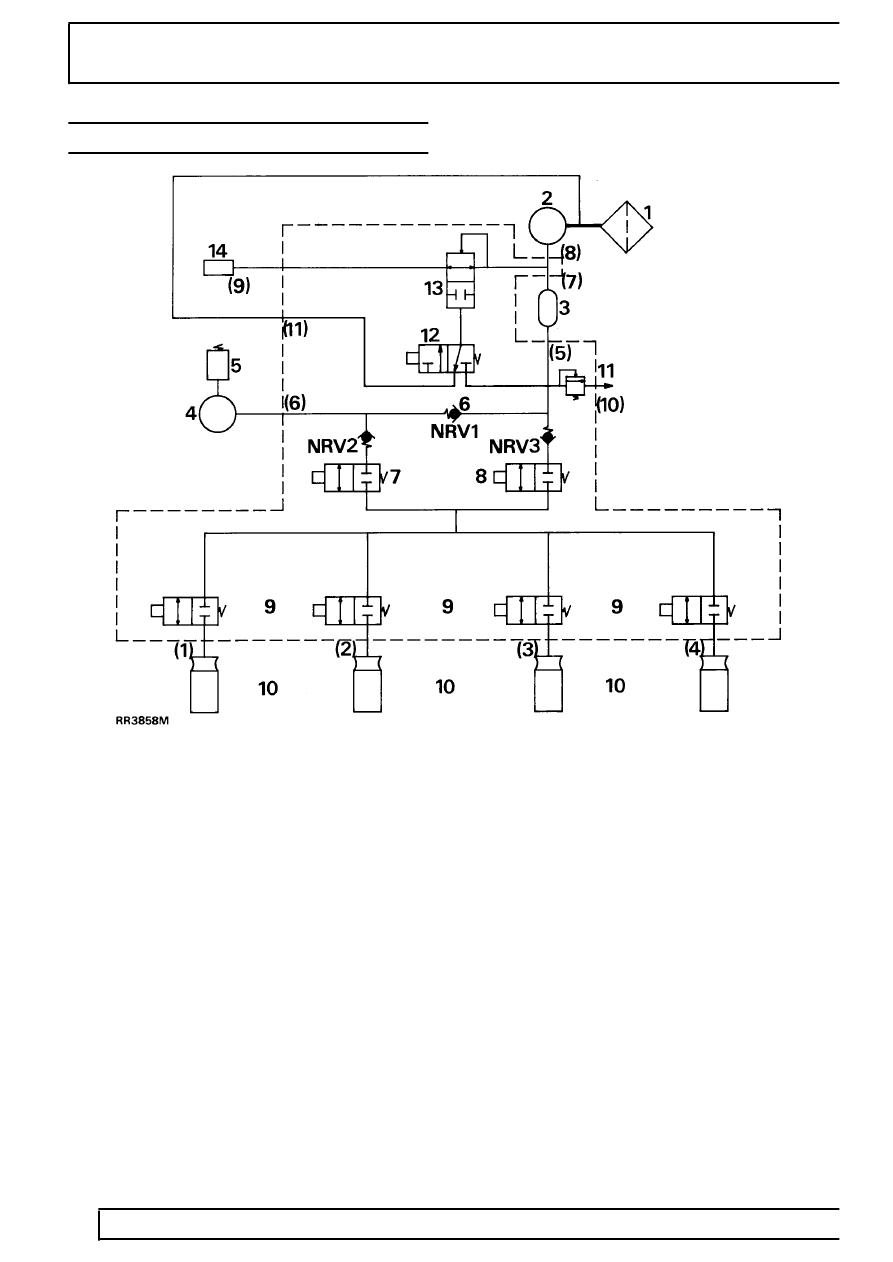

PNEUMATIC SYSTEM DIAGRAM

Key to RR3858M

1. Inlet filter
2. Compressor
3. Air drier
4. Reservoir
5. Pressure switch

Valve block comprises items 6. to 12.

6. One way valves NRV1, 2 and 3.
7. Inlet solenoid valve
8. Exhaust solenoid valve
9. Air spring solenoid valves

10. Air springs
11. Pressure relief valve
12. Solenoid diaphragm valve
13. System air operated diaphragm valve
14. Silencer

Valve block port numbers (1) TO (11)

(1) Air spring - rear left
(2) Air spring - rear right
(3) Air spring - front left
(4) Air spring - front right
(5) Dryer outlet
(6) Reservoir in/out
(7) Dryer inlet
(8) Compressor inlet
(9) Outlet

(10) Pressure relief valve vent
(11) Diaphragm outlet (to compressor inlet)

-------------- denotes valve block
