ANTI-ROLL BAR REAR

REAR SUSPENSION

7

REPAIR

ANTI-ROLL BAR REAR

Service repair no - 64.35.08

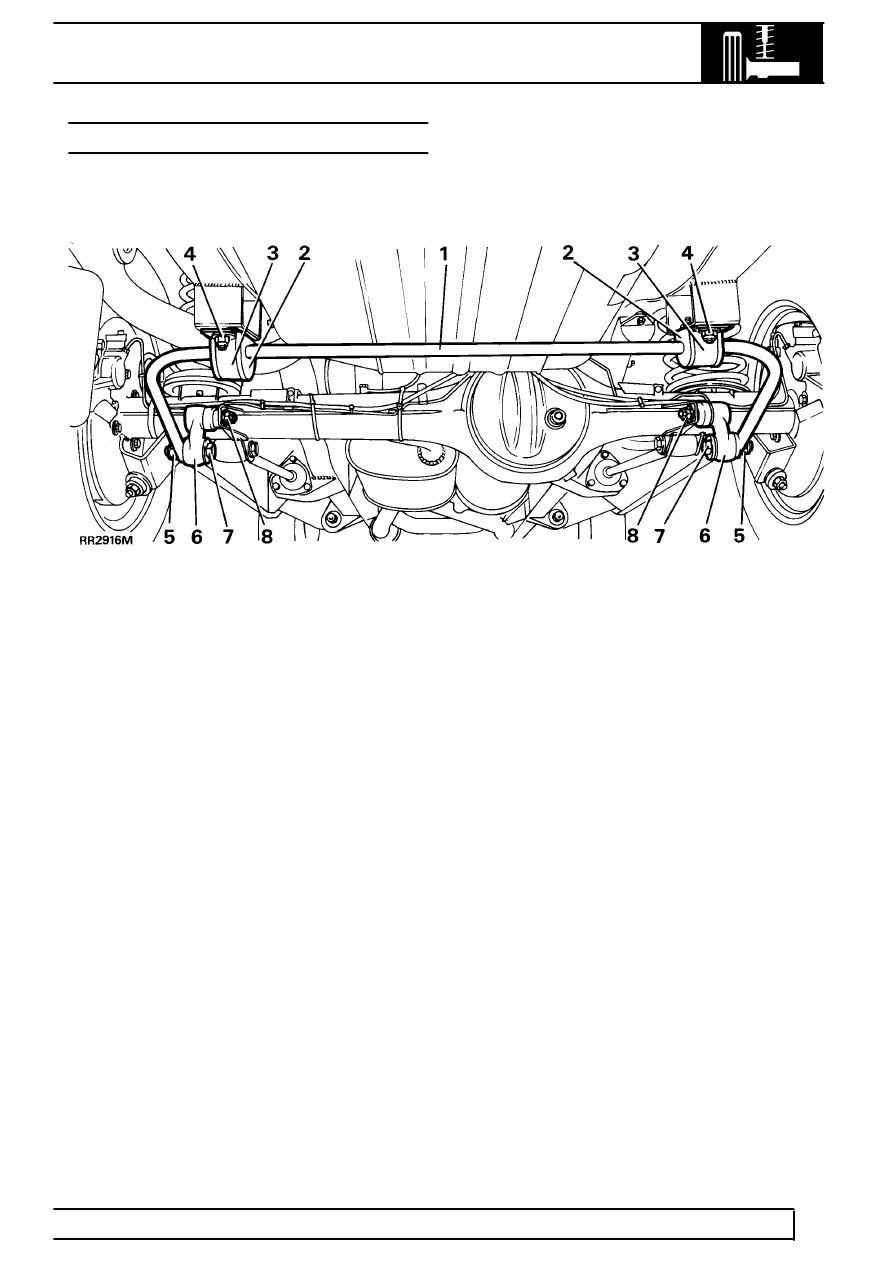

KEY

1. Anti-roll[sway] bar
2. Rubber bush
3. Strap
4. Nut, bolt, washer

5. Nut and washer
6. Ball joint link arm
7. Bolt and washer
8. Castellated nut and cotter pin

Remove

1. Note for reassembly, position of rubber bushes

on anti-roll[sway] bar.

2. Remove four nuts, bolts and washers securing

two bush straps.

3. Remove nuts, bolts, washers and rubber bushes

from the ball joint links and remove
anti-roll[sway] bar.

Refit

4. Position rubber bushes on anti-roll[sway] bar. Fit

joint in bush towards axle.

5. Fit anti-roll[sway] bar with two straps. Ensure ball

joint link arms point down as shown. Loosely fit,
bolts, washers and new Nyloc nuts.

6. Fit bolt, washers and rubber bushes. Fit

anti-roll[sway] bar to ball joint links. Tighten to
68Nm

7. Tighten nuts securing straps to

30Nm.
