REPAIR (page 2 of 2)

51

REAR AXLE AND FINAL DRIVE

4

REPAIR

Refit

10. Clean stub axle. Retract ABS sensor slightly

from sensor sleeve, if applicable

11. Fit hub assembly to stub axle.
12. Fit spacing washer.

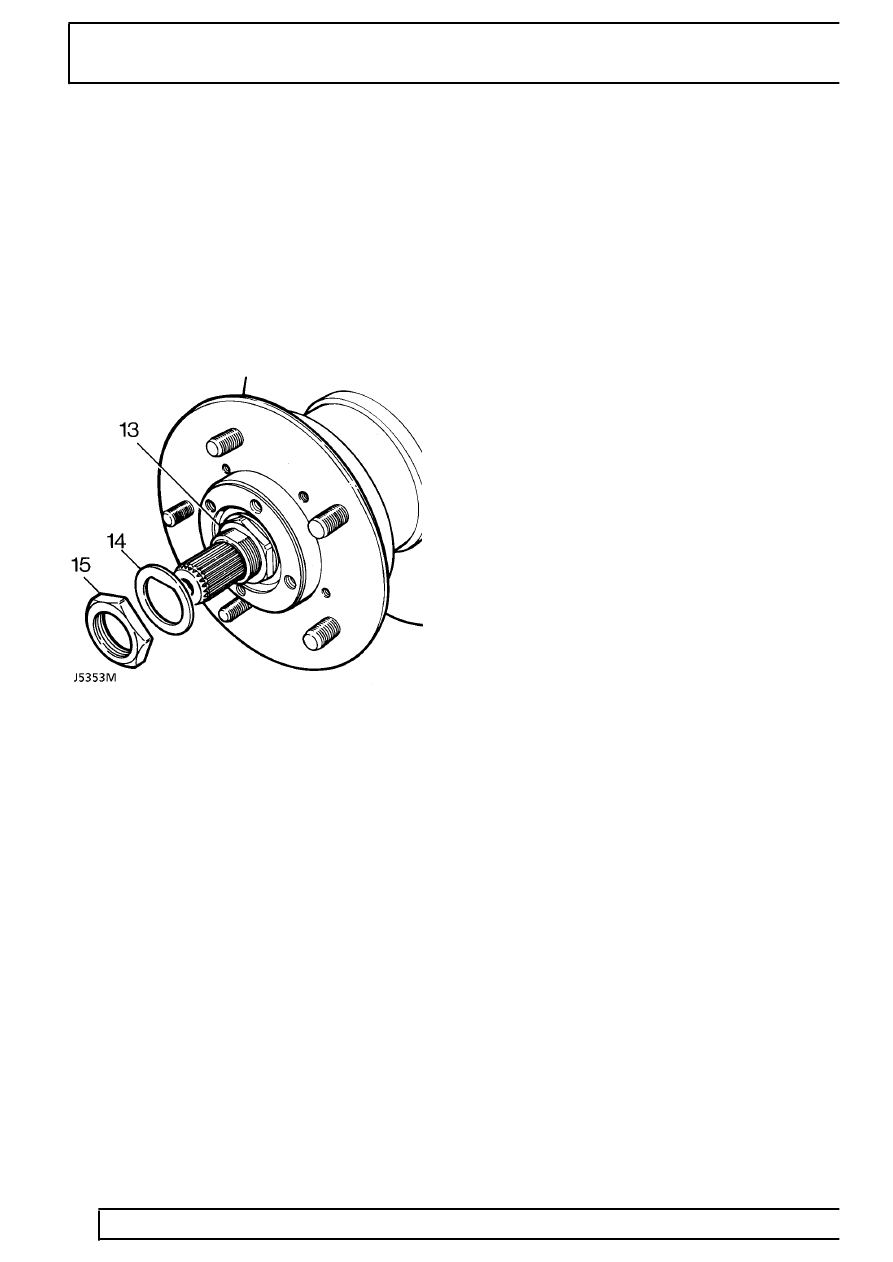

13. Fit hub adjusting nut. Tighten to

61 Nm.

Back off adjusting nut 90˚. Tighten to

4 Nm.

This will give the required hub end float of
0,010mm

14. Fit a new lock washer.

15. Fit locknut. Tighten to

61 Nm.

16. Tab over lock washer to secure adjusting nut

and locknut.

17. Using a new joint washer fit axle shaft to hub,

secure with five bolts. Tighten to

65 Nm.

18. Fit brake caliper. Tighten to

82 Nm.

Secure brake pipes to axle casing.

19. If applicable, set ABS brakes sensor.

Push sensor in until it touches sensor ring then
rotate hub to set sensor.

20. Fit road wheel, remove axle stands and final

tighten road wheel nuts to

126 Nm.

21. Operate footbrake to locate brake pads before

driving vehicle.
